Volkswagen Touran Reparaturanleitung :: Lenkstockkombinationsschalter -E595- aus- und einbauen (Hersteller Valeo)

Vorsicht!

Der Aus- und Einbau einzelner Bauteile des Lenkstockschalters muss in der vorgeschriebenen Reihenfolge erfolgen → Kapitel.

Ausbauen:

-	Lenkrad ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.69.

-	Lenksäulenverkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

-	Steuergerät für Lenksäulenelektronik -J527- ausbauen → Kapitel.

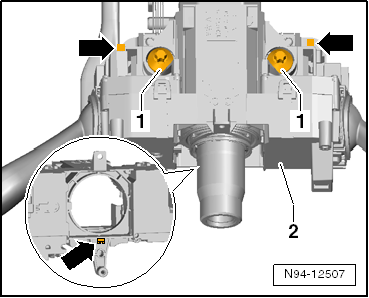

-	Verrastungen -Pfeile- entriegeln und den kompletten Lenkstockkombinationsschalter -E595- gerade nach hinten vom Grundträger für Lenkstockschalter abziehen.

Einbauen:

-	Lenkstockkombinationsschalter -E595- gerade auf die Führungen am Grundträger für Lenkstockschalter aufschieben, bis er sicher verrastet.

-	Alle Bauteile sinngemäß in umgekehrter Reihenfolge anbauen.
