Volkswagen Touran Reparaturanleitung :: Lampenträger der Schlussleuchte (SBBR) in der Heckklappe aus- und einbauen

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

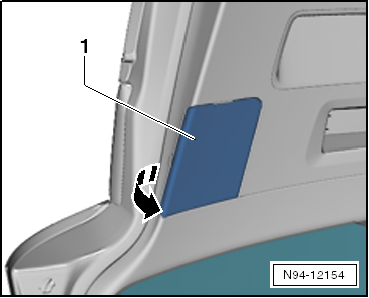

-	Servicedeckel -1- in -Pfeilrichtung- aus der Verkleidung clipsen.

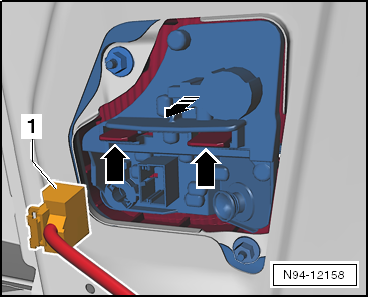

-	Steckverbindung -1- entriegeln und trennen.

-	Verriegelung -Pfeile- drücken und den Lampenträger in -Pfeilrichtung- nach hinten von der Schlussleuchte abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Beim Einsetzen des Lampenträgers darauf achten, dass die Verriegelung hörbar verrastet.
