Längslenker instand setzen

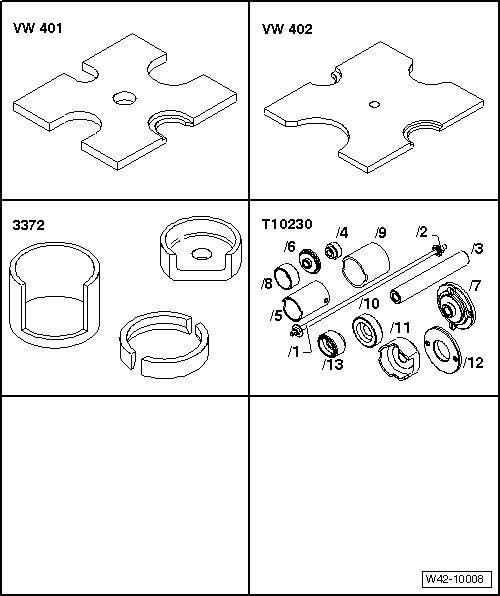

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Montagevorrichtung -T10230-

Ausdrückwerkzeug -3372-

Druckplatte -VW 401-

Druckplatte -VW 402-

Gummimetalllager auspressen

-	Längslenker ausbauen → Kapitel.

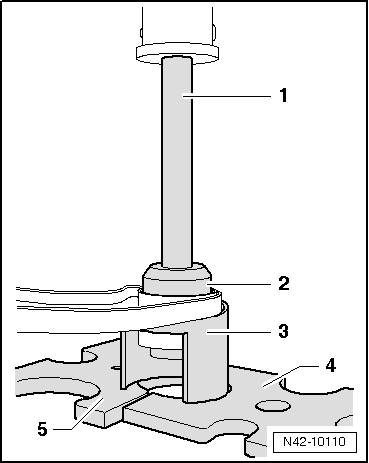

-	Setzen Sie die Werkzeuge, wie in der Abbildung dargestellt, an.

1 -	Rohr -T10230/3-

2 -	Druckstück -T10230/10-

3 -	Ausdrückwerkzeug -3372-

4 -	Druckplatte -VW 401-

5 -	Druckplatte -VW 402-

-	Gummimetalllager auspressen.

Gummimetalllager einpressen

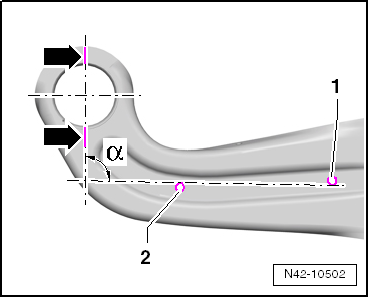

-	Mit einem rechten Winkel die Lage des Gummimetalllagers am Längslenker kennzeichnen.

-	Die Außenkante des rechten Winkels am unteren Radius der Bohrung -1- und am oberen Radius der Bohrung -2- ansetzen.

-	Jeweils eine Markierung ober- und unterhalb der Buchse des Längslenkers anbringen -Pfeile-

α -

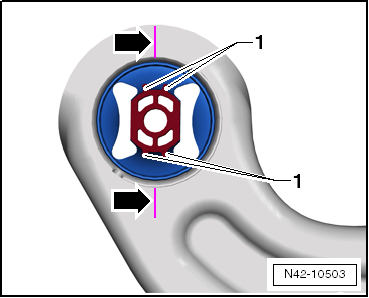

Das Gummimetalllager so auf dem Längslenker positionieren, dass die markierte Linie -Pfeile- zwischen den Erhebungen -1- liegt.

Hinweis

Unbedingt auf die richtige Einbaulage des Gummimetalllagers zur Buchse des Längslenkers achten.

Längslenker instand setzen

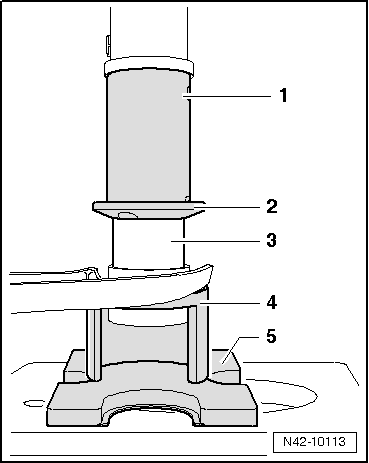

-	Setzen Sie die Werkzeuge, wie in der Abbildung dargestellt, an.

1 -	Rohr -T10230/5-

2 -	Druckplatte -T10230/12-, Fase muss zum Gummimetalllager zeigen

3 -	Gummimetalllager

4 -	Ausdrückwerkzeug -3372-

5 -	Druckplatte -VW 402-

-	Gummimetalllager bündig einpressen.

-	Lagerbock an Längslenker anbauen → .

-	Längslenker einbauen → .
