Volkswagen Touran Reparaturanleitung :: Kupplungsanlage entlüften

Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Kupplung, Betätigung / Kupplungsbetätigung in Stand setzen / Kupplungsanlage entlüften

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

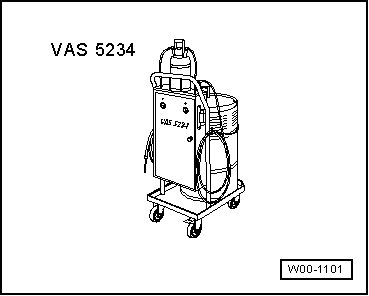

Bremsenfüll- und Entlüftungsgerät -VAS 5234- oder

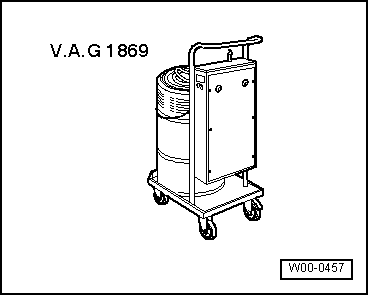

Bremsenfüll- und Entlüftungsgerät -V.A.G 1869-

Hinweis

Ein Vorbefüllen des Systems ist nicht notwendig!

Spezifikation der Bremsflüssigkeit → Bremsanlagen; Rep.-Gr.47

-	Bauen Sie das komplette Luftfiltergehäuse aus → Rep.-Gr.24.

-	Schließen Sie das Bremsenfüll- und Entlüftungsgerät -VAS 5234- oder -V.A.G 1869- an.

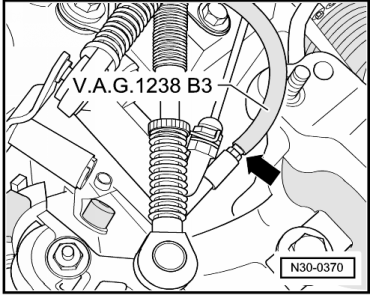

Zum Entlüften ist ggf. der Entlüfterschlauch (670 mm lang) -V.A.G 1238/B3- zu verwenden.

-	Den Entlüfterschlauch dann mit der Auffangflasche des Bremsenentlüftungsgerätes verbinden.

-	Entlüfterschlauch auf den Entlüfter -Pfeil- stecken.

-	Beaufschlagen Sie das System mit einem Druck von 2 bar.

-	Öffnen Sie das Entlüftungsventil.

-	Lassen Sie ca. 100 cm ³ Bremsflüssigkeit ausströmen.

-	Schließen Sie das Entlüftungsventil.

-	Das Pedal zügig von Anschlag zu Anschlag 10 bis 15 Mal betätigen.

-	Öffnen Sie das Entlüftungsventil.

-	Lassen Sie weitere 50 cm ³ Bremsflüssigkeit ausströmen.

-	Schließen Sie das Entlüftungsventil.

-	Nach Beendigung des Entlüftungsvorganges mehrmals das Kupplungspedal betätigen.

-	Falls ausgebaut, bauen Sie das komplette Luftfiltergehäuse ein → Rep.-Gr.23bzw. → Rep.-Gr.24
