Kupplung Fabrikat LuK - in Stand setzen

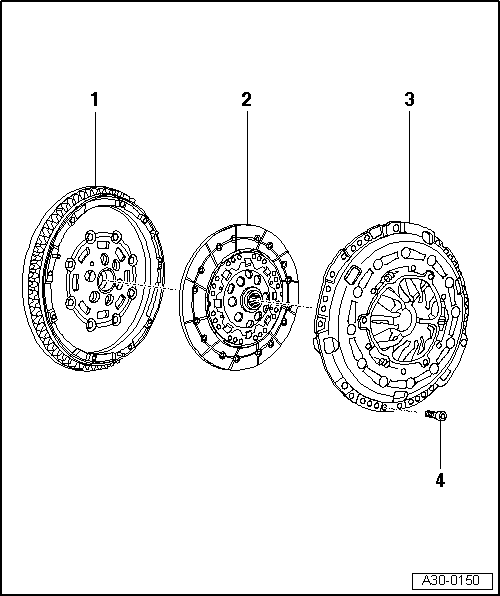

1 -	Zweimassenschwungrad

aus- und einbauen → Rep.-Gr.13

auf festen Sitz der Zentrierstifte achten

Anlagefläche für Kupplungsbelag muss frei von Rillen, Öl und Fett sein

2 -	Kupplungsscheibe

Durchmesser: nach → Elektronischen Teilekatalog (ETKA) zuordnen

aus- und einbauen → Kapitel

nur gemeinsam mit SAC-Druckplatte ersetzen

Einbaulage: → Abb.

3 -	SAC-Druckplatte

SAC (= Self Adjusting Clutch) bedeutet "selbstnachstellende Kupplung"

nur gemeinsam mit Kupplungsscheibe ersetzen

Zuordnung → Elektronischen Ersatzteilkatalog "ETKA"

aus- und einbauen → Kapitel

Enden der Membranfeder prüfen → Abb.

Federverbindung und Nietverbindungen prüfen → Abb.

Position des Nachstellmechanismus nur bei neuen Druckplatten prüfen → Abb.

4 -	Schraube M 6, 13 Nm, Schraube M 7, 20 Nm

in kleinen Stufen über Kreuz lösen bzw. anziehen
