Volkswagen Touran Reparaturanleitung :: Kraftstoffbehälter entleeren bei mehr als 3/4 gefülltem Kraftstoffbehälter

Volkswagen Touran Reparaturanleitung / Kraftstoffversorgung - Dieselmotoren / Kraftstoffversorgung, Gas, Betätig / Kraftstoffbehälter / Kraftstoffbehälter entleeren bei mehr als 3/4 gefülltem Kraftstoffbehälter

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Kraftstoffabsauggerät -VAS 5190-
Kraftstoffabsauggerät -VAS 5190 A- (ohne Abbildung) für E 85 - Kraftstoff.

Vorsicht!
Befestigen Sie die Masseleitung des Kraftstoffabsauggeräts -VAS 5190- an einer blanken Stelle der Karosserie.
  Kraftstoffbehälter entleeren bei mehr als 3/4 gefülltem Kraftstoffbehälter

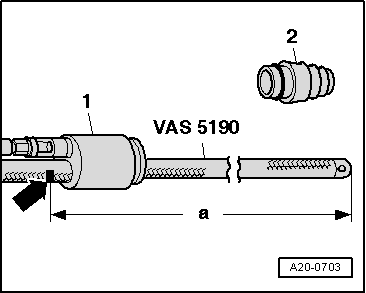

Ziehen Sie das Kegelstück -2- vom Schaftstück -1- des Kraftstoffabsauggeräts -VAS 5190- ab.
Kleben Sie im Abstand -a- = 1200 mm vom Ende des Absaugschlauchs mit Isolierband eine Markierung -Pfeil- auf den Schlauch.
  Kraftstoffbehälter entleeren bei mehr als 3/4 gefülltem Kraftstoffbehälter

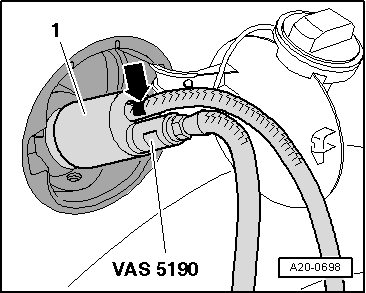

Nehmen Sie den Verschlussdeckel vom Kraftstoffeinfüllstutzen ab.
Schrauben Sie das Schaftstück -1- des Kraftstoffabsauggeräts -VAS 5190- auf den Einfüllstutzen des Kraftstoffbehälters.
Schieben Sie den Absaugschlauch so weit in den Kraftstoffbehälter, bis die zuvor angebrachte Markierung -Pfeil- am Schaftstück steht.
  Hinweis

  Kraftstoffbehälter entleeren bei mehr als 3/4 gefülltem Kraftstoffbehälter

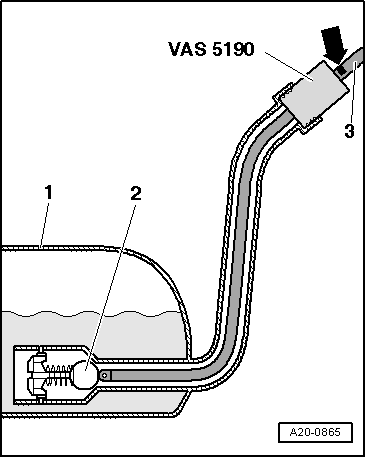

Am unteren Ende des Einfüllstutzens befindet sich ein Kugelventil -2- im Kraftstoffbehälter -1-, das durch den Absaugschlauch -3- nicht beschädigt werden darf. Schieben Sie deshalb den Schlauch nur bis zu der zuvor angebrachten Markierung -Pfeil- ein.
Entleeren Sie den Kraftstoffbehälter so weit wie möglich.
Ziehen Sie den Absaugschlauch vorsichtig heraus.
  Hinweis

Wenn kein Kraftstoff mehr abgesaugt wird, ist der Kraftstoffbehälter nur so weit entleert, dass der Geberflansch gefahrlos geöffnet werden kann.
Müssen Sie den Kraftstoffbehälter ganz entleeren, gehen Sie wie folgt vor: → Kapitel
  Kraftstoffbehälter entleeren bei mehr als 3/4 gefülltem Kraftstoffbehälter
