Volkswagen Touran Reparaturanleitung :: Kondensator aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Kältemittelkreislauf / Kondensator aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331/-

Klima-Service-Station

Hinweis

Alle geöffneten Bauteile des Kältemittelkreislaufs sind gegen Eintritt von Luftfeuchtigkeit mit geeigneten Verschlussstopfen zu verschließen.

Ausbauen

-	Elektrische Verbraucher ausschalten.

-	Zündung ausschalten.

-	Zündschlüssel abziehen.

-	Kältemittel mit der Klima-Service-Station absaugen, dann erst Kältemittelkreislauf öffnen. Hinweise beachten → Kapitel.

-	Stoßfänger ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63.

-	Schlossträger ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

Erfrierungsgefahr durch unter Druck ausströmendes Kältemittel.Erfrierungen der Haut und anderer Körperteile möglich.Schutzhandschuhe tragen.Schutzbrille tragen.Kältemittel absaugen und sofort Kältemittelkreislauf öffnen.Wenn das Absaugen mehr als 10 min zurückliegt und der Kältemittelkreislauf nicht geöffnet wurde, Kältemittel erneut absaugen. Durch Nachverdampfung ist im Kältemittelkreislauf Druck entstanden.

-	Kältemittelleitungen am Kondensator lösen (12 +- 1 Nm) und verschließen.

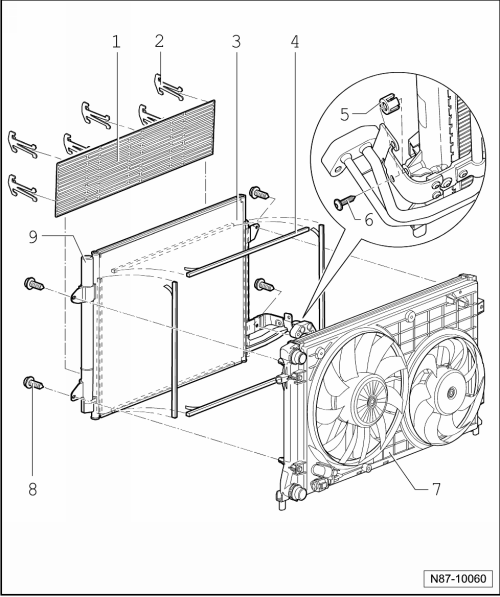

Kondensator aus- und einbauen

1 -	Schutzgitter

Nur bei Fahrzeugen mit Schlechtwegeausstattung.

Nur bei Fahrzeugen mit Kondensator der Firma "Showa".

Schutzgitter an der 2. Rippe von unten positionieren.

2 -

Halteclip

8 Stück

3 -	Kondensator

Befestigt mit 4 Schrauben am Kühler für Kühlmittel

4 -	Dichtstreifen

Den oberen Dichtstreifen vor Montage auf die 6. Lamellenreihe des Kondensators, von oben aufkleben.

Den unteren Dichtstreifen vor Montage auf die 1. Lamellenreihe des Kondensators, von unten aufkleben.

Die seitlichen Dichtstreifen vor Montage auf den Sammler des Kondensators ab der 1. Lamellenreihe von unten aufkleben.

5 -	Distanzhalter

Hinweis

Der Distanzhalter ist nur bei Fahrzeugen mit Benzinmotor eingebaut.

6 -

Schraube

5 +- 0,5 Nm

7 -	Kühler für Kühlmittel

8 -

Schrauben

4 Stück

5 +- 0,5 Nm

9 -	Flüssigkeitsbehälter mit Trockner

Hinweis

Der Flüssigkeitsbehälter mit Trockner ist unter bestimmten Voraussetzungen nicht mehr nach jedem Öffnen des Kältemittelkreislaufs zu ersetzen. Siehe in der ELSA unter → Klimaanlage mit Kältemittel R134a; Rep.-Gr.00.

aus- und einbauen → Kapitel

Einbauen

-	Der Einbau erfolgt in umgekehrter Reihenfolge.
