Volkswagen Touran Reparaturanleitung :: Kolben für Bremssattel FN 3 aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Demontagekeil -3409-
  Kolben für Bremssattel FN 3 aus- und einbauen

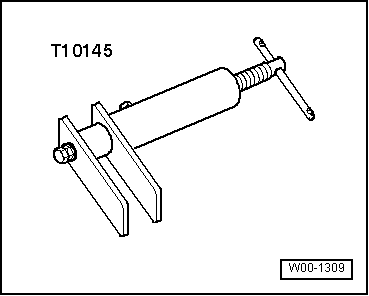

Kolbenrücksetzvorrichtung -T 10145-
  Kolben für Bremssattel FN 3 aus- und einbauen

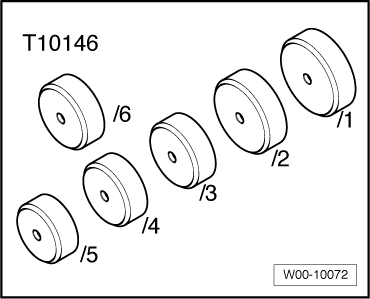

Montagewerkzeug für Schutzkappen -T 10146/6-
Ausbauen

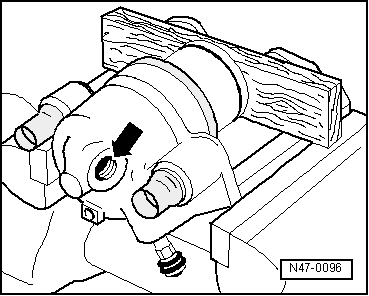

Kolben mit Druckluft aus dem Bremssattel ausdrücken.
  Kolben für Bremssattel FN 3 aus- und einbauen
Holzplatte in den Schacht legen, damit der Kolben nicht beschädigt wird.
  Kolben für Bremssattel FN 3 aus- und einbauen

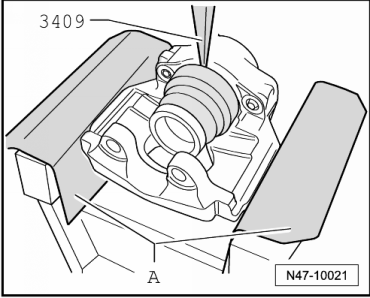

Schutzkappe mit Demontagekeil -3409- vom Bremssattel abhebeln.
  Kolben für Bremssattel FN 3 aus- und einbauen

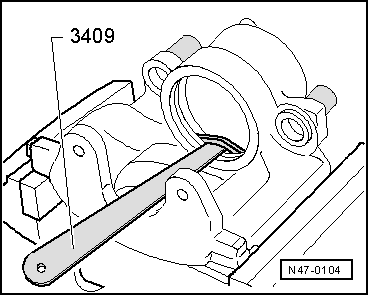

Dichtring mit Demontagekeil -3409- herausnehmen.
Beim Ausbau darauf achten, dass die Oberfläche des Zylinders nicht beschädigt wird.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:
Die Flächen von Kolben und Dichtring sind ausschließlich mit Spiritus zu reinigen und anschließend zu trocknen.
Kolben und den Dichtring vor dem Einsetzen dünn mit der Montagepaste -G 052 150 A2-.
Dichtring in Bremssattel einsetzen.
  Kolben für Bremssattel FN 3 aus- und einbauen

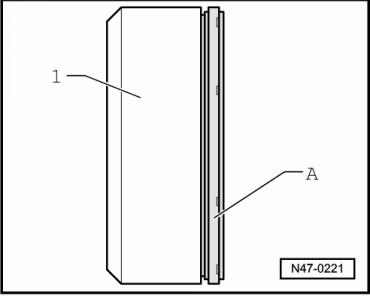

Schutzkappe -A- in das Montagewerkzeug -T10146/6--1- einsetzen.
  Kolben für Bremssattel FN 3 aus- und einbauen

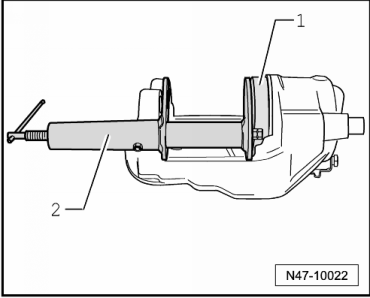

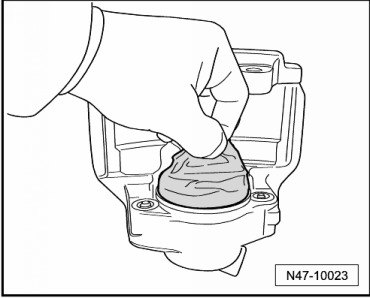

Drücken Sie die Schutzkappe mit dem Montagewerkzeug -1- und der Kolbenrücksetzvorrichtung -T10145--2- so auf den Bremssattel, dass diese ringsum am Bremssattel anliegt.
  Kolben für Bremssattel FN 3 aus- und einbauen
Sitz der Schutzkappe prüfen:
Die Schutzkappe darf sich nicht mehr von Hand vom Bremssattel abziehen lassen.
  Kolben für Bremssattel FN 3 aus- und einbauen

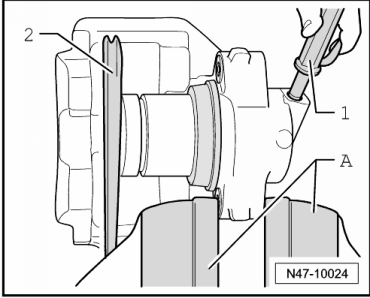

Kolben leicht an die Schutzkappe drücken und dann, z. B. mit dem Montagekeil -2-, in dieser Stellung arretieren.
Kolben nicht verkanten, um Beschädigungen an der Dichtmanschette zu vermeiden.
Schutzkappe mit Druckluft (max. 3 bar) -1- aufblasen. Dabei springt die Schutzkappe auf den Kolben.
  Kolben für Bremssattel FN 3 aus- und einbauen

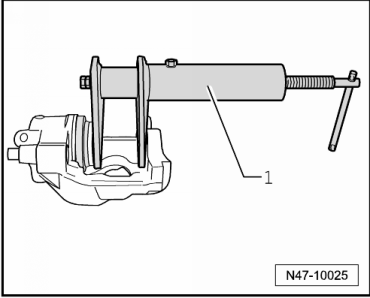

Kolben mit Kolbenrücksetzvorrichtung -T10145--1- in den Bremssattel drücken.
Die äußere Dichtlippe der Schutzkappe springt dabei in die Nut am Kolben.
  Kolben für Bremssattel FN 3 aus- und einbauen

Bremssattel vorentlüften

Entlüftungsventil -Pfeil A- öffnen und mit handelsüblichem Entlüftungsbehälter solange Bremsflüssigkeit einfüllen, bis blasenfreie Bremsflüssigkeit aus der Gewindebohrung (Abschluss Bremsschlauch) -Pfeil B- austritt. Entlüfterventil schließen.
Bremssattel zum Vorentlüften wie in Abb. gezeigt aufstellen.
  Bremssattel vorentlüften
