Volkswagen Touran Reparaturanleitung :: Kolben für Bremssattel Bosch aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Rückstellwerkzeug -T10165-
  Kolben für Bremssattel Bosch aus- und einbauen
Demontagekeil -3409-
Ausbauen

ACHTUNG!
Das Verstellen des Bremskolbens ist nur mit dem Rückstellwerkzeug -T10165- zulässig.

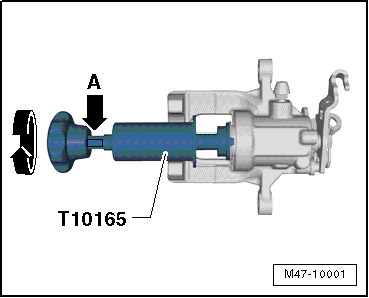

Kolben durch Linksdrehen des Rändelrads aus dem Bremssattel herausdrehen.
  Kolben für Bremssattel Bosch aus- und einbauen
Rückstellwerkzeug -T10165- so einsetzen, dass der Bund am Kolben anliegt.
Bei schwergängigen Kolben kann ein Maulschlüssel SW 13 an den dafür vorgesehenen Schlüsselflächen -Pfeil A- angesetzt werden.
  Kolben für Bremssattel Bosch aus- und einbauen
Dichtring mit Demontagekeil -3409- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:
Die Flächen von Kolben und Dichtring sind ausschließlich mit Spiritus zu reinigen und anschließend zu trocknen.
Kolben und Dichtring vor dem Einsetzen dünn mit der Montagepaste -G 052 150 A2- bestreichen.
  Kolben für Bremssattel Bosch aus- und einbauen
Abschirmkappe mit der äußeren Dichtlippe auf den Kolben setzen.
  Kolben für Bremssattel Bosch aus- und einbauen
Innere Dichtlippe mit dem Demontagekeil -3409- in die Nut des Zylinders einsetzen.
Kolben dabei vor den Bremssattel halten.
  Kolben für Bremssattel Bosch aus- und einbauen

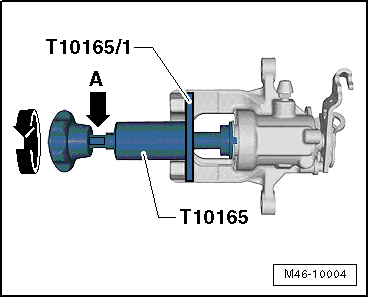

Kolben durch Rechtsdrehen am Rändelrad des Rückstellwerkzeugs -T10165- einschrauben. Dabei Abschirmkappe nicht beschädigen.
Zum Einschrauben die Platte -T10165/1- zur Hilfe nehmen.
Rückstellwerkzeug -T10165- so einsetzen, dass der Bund an der Platte -T10165/1- anliegt.
  Kolben für Bremssattel Bosch aus- und einbauen

Bremssattel vorentlüften

Führen Sie folgende Arbeiten durch:

Entlüftungsventil -Pfeil A- öffnen und mit handelsüblichem Entlüftungsbehälter so lange Bremsflüssigkeit einfüllen, bis blasenfreie Bremsflüssigkeit aus der Gewindebohrung (Abschluss Bremsschlauch) -Pfeil B- austritt. Entlüftungsventil schließen.
Bremssattel zum Vorentlüften wie in Abb. gezeigt aufstellen.
  Bremssattel vorentlüften
