Volkswagen Touran Reparaturanleitung :: Klimakompressor vom Halter ab- und anbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Klimakompressor / Klimakompressor vom Halter ab- und anbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331-
Abbauen
Geräuschdämpfung unter dem Motor ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66.
Ggf. Radhausschale vorn rechts ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66.
Keilrippenriemen ausbauen → Rep.-Gr.13.
  Klimakompressor vom Halter ab- und anbauen

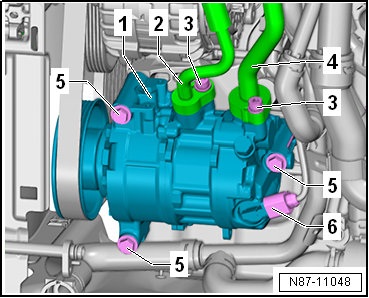

Steckverbindung -6- am Klimakompressor -1- trennen.
Schrauben -5- herausdrehen und Klimakompressor -1- abnehmen.
  Hinweis

Soll nur der Halter für Nebenaggregate ausgebaut werden, sind die Kältemittelleitungen am Klimakompressor nicht zu lösen.
  Klimakompressor vom Halter ab- und anbauen
Klimakompressor -1- mit einem geeigneten Hilfsmittel z. B. einem Schweißdraht -2- an der Karosserie befestigen.
Anbauen
Der Anbau erfolgt sinngemäß in umgekehrter Reihenfolge. Dabei Folgendes beachten:
Anlageflächen am Klimakompressor und Halter gründlich reinigen.
  Klimakompressor vom Halter ab- und anbauen

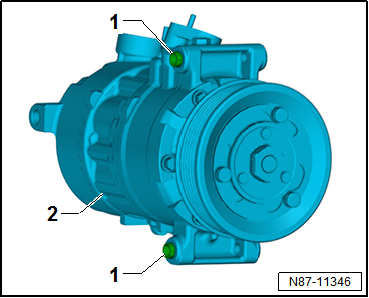

Passhülsen -1- in den Klimakompressor einsetzen.
  Hinweis

Auf richtigen Sitz der Passhülsen und auf saubere Anlageflächen achten. Nicht richtig montierte Passhülsen, verschmutzte oder beschädigte Anlageflächen können zu Fluchtabweichungen zwischen Klimakompressor und Motor führen. Fluchtabweichungen führen über die Betriebszeit zu Schäden am Klimakompressor.
Beschädigungsgefahr des Klimakompressors. Im ausgebauten Klimakompressor kann sich bei der Lagerung Kältemittelöl im Verdichtungsraum ansammeln.Nach Einbau eines neuen Klimakompressors oder dem Einfüllen von frischem Kältemittelöl Klimakompressor vor dem Auflegen des Keilrippenriemens 10 Umdrehungen von Hand durchdrehen.
Anzugsdrehmomente
→ Kapitel "Montageübersicht - Antriebsaggregat des Klimakompressors"
Beim ersten Starten des Motors nach dem Befüllen des Kältemittelkreislaufs Folgendes beachten:
Hinweise zur Inbetriebnahme der Klimaanlage nach dem Einbauen des Klimakompressors beachten → Klimaanlage - mit Kältemittel R134a.
