Volkswagen Touran Reparaturanleitung :: Kühlmitteltemperaturgeber -G62- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Abdrückhebel -80 - 200-

Ausbauen

Motor kalt.

-	Verschlussdeckel für Kühlmittelausgleichsbehälter kurz öffnen, um Restdruck im Kühlsystem abzubauen.

-	Motorabdeckung ausbauen → Kapitel.

-	Luftfiltergehäuse ausbauen → Kapitel.

-	Geräuschdämpfung ausbauen:

Golf, Golf Plus, Golf Cabrio, Passat 2006, Passat Variant 2006, Polo, Touran → Karosserie-Montagearbeiten Außen; Rep.-Gr.50

Passat 2011, Passat Variant 2011 → Karosserie-Montagearbeiten Außen; Rep.-Gr.66

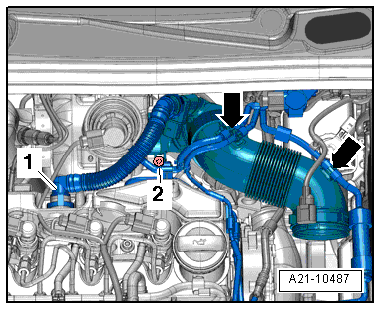

-	Schlauch -1- für Kurbelgehäuseentlüftung von der Zylinderkopfhaube abziehen, dazu die Entriegelungstasten drücken.

-	Stecker am Schlauch -1- für Kurbelgehäuseentlüftung entriegeln und abziehen.

-	Unterdruckschläuche -Pfeile- am Luftführungsrohr frei legen.

-	Schraube -2- herausdrehen, das Luftführungsrohr mit Ansaugrohr nach hinten schwenken und vom Abgasturbolader abnehmen.

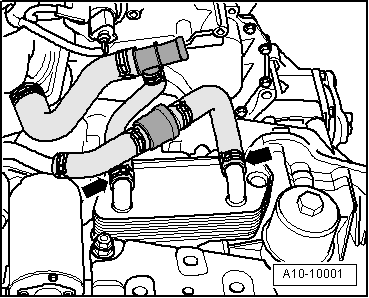

Fahrzeuge mit Doppelkupplungsgetriebe

-	Kühlmittelschläuche vom Getriebeölkühler abziehen, dazu die Schlauchschellen -Pfeile- lösen.

Fortsetzung für alle Fahrzeuge

-	Schraube -Pfeile- herausdrehen.

-	Elektrische Leitungen und Schläuche mit Abdrückhebel -80 - 200- am Luftführungsrohr links frei legen.

-	Schlauchschelle -3- lösen und Luftführungsrohr links mit Kühlmittelrohr zur Seite drücken.

-	Stecker -4- am Kühlmitteltemperaturgeber -G62- entriegeln und abziehen.

Hinweis

Um austretendes Kühlmittel aufzufangen, einen Lappen unter den Anschlussstutzen legen.

Um zu vermeiden, dass Kühlmittel verloren geht, den neuen Kühlmitteltemperaturgeber -G62- sofort in den Anschlussstutzen einsetzen.

-	Halteklammer -3- abziehen und Kühlmitteltemperaturgeber -G62- aus dem Anschlussstutzen ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Hinweis

O-Ring ersetzen.

Um zu vermeiden, dass Kühlmittel verloren geht, den neuen Kühlmitteltemperaturgeber -G62- sofort in den Anschlussstutzen einsetzen.

-	Kühlmittelstand prüfen.
