Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Kühlung / Kühlmittelrohre / Kühlmittelrohr rechts aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

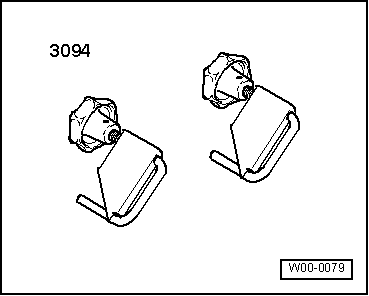

Schlauchklemmen bis 25 mm -3094-
  Kühlmittelrohr rechts aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran
Auffangwanne für Werkstattkräne -VAS 6208-
  Kühlmittelrohr rechts aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran
Schlauchschellenzange -VAS 6362-
Ausbauen
Motorabdeckung abziehen → Kapitel.
  Kühlmittelrohr rechts aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran
Schraube -1- lösen.
Schraube -2- und Mutter -3- herausdrehen.
Schlauchhalter -4- vom Kraftstofffilter abnehmen, Kraftstofffilter -7- mit angeschlossenen Kraftstoffschläuchen -5- und -6- zur Seite legen.
Geräuschdämpfung ausbauen:
   Golf, Golf Plus, Golf Cabrio, Passat 2006, Passat Variant 2006, Polo, Touran → Karosserie-Montagearbeiten Außen; Rep.-Gr.50
   Passat 2011, Passat Variant 2011 → Karosserie-Montagearbeiten Außen; Rep.-Gr.66
Radhausschale vorn rechts ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66.
  Kühlmittelrohr rechts aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran
Auffangwanne für Werkstattkräne -VAS 6208- unter den Motor stellen.

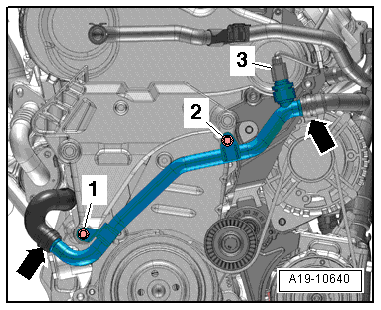

Elektrische Steckverbindung -3- am Kühlmitteltemperaturgeber am Kühlerausgang -G83- trennen.
Kühlmittelschläuche mit Schlauchklemmen -3094- abklemmen und vom Kühlmittelrohr rechts abbauen, dazu Schlauchschellen -Pfeile- lösen.
Mutter -1- und Schraube -2- herausdrehen, Kühlmittelrohr rechts abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:
Anzugsdrehmoment → Kapitel.
  Hinweis

Sichern Sie alle Schlauchverbindungen mit Schlauchschellen, die dem Serienstand entsprechen → Elektronischer Teilekatalog (ETKA).
Radhausschale vorn einbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66.
Geräuschdämpfung einbauen:
   Golf, Golf Plus, Golf Cabrio, Passat 2006, Passat Variant 2006, Polo, Touran → Karosserie-Montagearbeiten Außen; Rep.-Gr.50
   Passat 2011, Passat Variant 2011 → Karosserie-Montagearbeiten Außen; Rep.-Gr.66
Kraftstofffilter einbauen → Rep.-Gr.20.
Kühlmittelstand prüfen.
  Kühlmittelrohr rechts aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran
