Volkswagen Touran Reparaturanleitung :: Kühler für Abgasrückführung aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Abgasanlage / Abgasrückführung / Kühler für Abgasrückführung aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat


Vorsicht!
Bei allen Montagearbeiten, insbesondere im Motorraum auf Grund der engen Bauverhältnisse, beachten Sie bitte Folgendes:
Leitungen aller Art und elektrische Leitungen so verlegen, dass die ursprüngliche Leitungsführung wiederhergestellt wird.
Z. B. für Kraftstoff, Hydraulik, Aktivkohlebehälteranlage, Kühl- und Kältemittel, Bremsflüssigkeit, Unterdruck.
Auf ausreichenden Freigang zu allen beweglichen oder heißen Bauteilen achten.
Soll der Kühler für Abgasrückführung ausgebaut oder ersetzt werden.
Zunächst, in der "Funktions- und Bauteileauswahl" eines → Fahrzeugdiagnosetester die Pumpe 2 für Kühlmittelumlauf -V178- prüfen.
Eine n. i. O. Pumpe 2 für Kühlmittelumlauf -V178- kann die Ursache für einen defekten Kühler für Abgasrückführung sein.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Schlauchklemmen bis 25 mm -3094-
  Kühler für Abgasrückführung aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat
Auffangwanne für Werkstattkräne -VAS 6208-
  Kühler für Abgasrückführung aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat
Schlauchschellenzange -VAS 6362-
Ausbauen
  Kühler für Abgasrückführung aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat

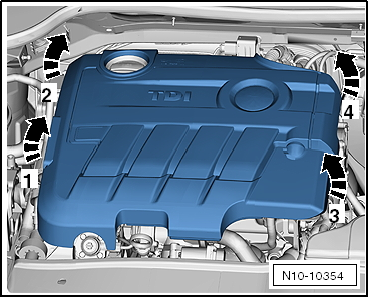

Motorabdeckung ausbauen → Kapitel.
Partikelfilter ausbauen → Kapitel.
Schlauch -1- für Kurbelgehäuseentlüftung abbauen, dazu Entriegelungstasten drücken.
  Kühler für Abgasrückführung aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat
Schelle -3- öffnen und Ansaugschlauch vom Luftmassenmesser -G70- abziehen.
Schraube -2- herausdrehen, Ansaugschlauch mit Saugleitung nach hinten schwenken und vom Abgasturbolader abziehen.
  Kühler für Abgasrückführung aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat
Schrauben -Pfeile- herausdrehen, Schlauchschelle -1- lösen und Pulsationsdämpfer -2- abnehmen.
  Kühler für Abgasrückführung aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat
Schrauben der Rohre für Abgasrückführung -A- herausdrehen und Rohre abnehmen.
Bei Fahrzeugen mit Zusatzheizung die Halter für Kühlmittelleitungen zur Zusatzheizung vom Zylinderblock bzw. vom Winkelgetriebe und von der Ölwanne abbauen.
Ölvorlaufleitung zusammen mit der Ölrücklaufleitung (Abgasturboladerstütze) ausbauen → Kapitel.
  Kühler für Abgasrückführung aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat

Auffangwanne für Werkstattkräne -VAS 6208- unter den Motor stellen.

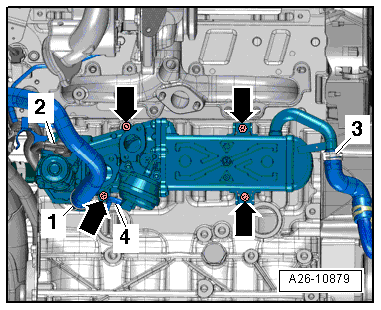

Kühlmittelschläuche -1- und -3- mit Schlauchklemmen -3094- abklemmen und vom Kühler für Abgasrückführung abbauen, dazu Schlauchschellen lösen.
Elektrische Steckverbindung -2- trennen.
Unterdruckschlauch -4- vom Unterdruck-Stellelement abbauen und frei legen.
Schrauben -Pfeile- herausdrehen und Kühler für Abgasrückführung abnehmen.
Einbauen
Anzugsdrehmoment → Kapitel.
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
  Hinweis

Dichtungen, Dichtringe und selbstsichernden Muttern ersetzen.
Schlauchstutzen sowie Luftführungsrohre und -schläuche müssen vor dem Montieren frei von Öl und Fett sein.
Schlauchverbindungen mit Schlauchschellen sichern, die dem Serienstand entsprechen → Elektronischer Teilekatalog.
Wärmeschutzmanschette beim Einbau wieder an der gleichen Stelle anbringen.
Stütze für Abgasturbolader mit Ölvorlaufleitung, Ansaugstutzen und Pulsationsdämpfer einbauen → Kapitel.
Luftführungsschläuche mit Schraubschellen einbauen → Abb..
Partikelfilter einbauen → Kapitel.
Kühlmittelstand prüfen und ggf. auffüllen → Kapitel.
  Kühler für Abgasrückführung aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Touran, Passat
