Kühler aus- und einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran

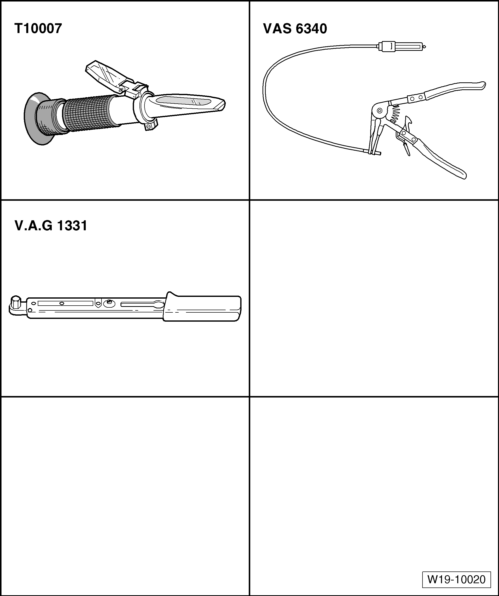

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Refraktometer -T10007-

Drehmomentschlüssel -V.A.G 1331/-

Schlauchklemmenzange -VAS 6340-

Ausbauen

-	Geräuschdämpfung ausbauen:

Golf, Golf Plus, Golf Cabrio, Passat 2006, Passat Variant 2006, Polo, Touran → Karosserie-Montagearbeiten Außen; Rep.-Gr.50

Passat 2011, Passat Variant 2011 → Karosserie-Montagearbeiten Außen; Rep.-Gr.66

-	Kühlmittel ablassen → Kapitel.

-	Lüfterzarge mit Kühlerlüfter ausbauen → Kapitel

-	Halteklammer -Pfeil- entriegeln.

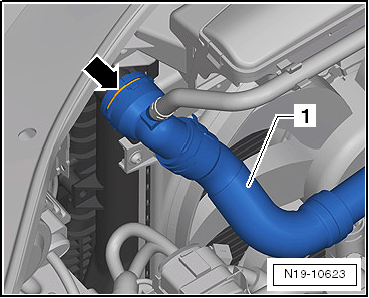

-	Kühlmittelschlauch -1- am Kühler oben abziehen.

-	Halteklammer -Pfeil- für den Kühlmittelschlauch entriegeln und den Kühlmittelschlauch von der rechten Schnellkupplung des Kühlers abziehen.

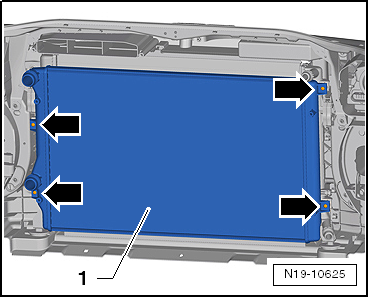

-	Befestigungsschrauben -Pfeile- des Kühlers herausschrauben und Kühler nach oben herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

-	Kühlmittel auffüllen → Kapitel.

Anzugsdrehmomente

Bauteil	Anzugsdrehmoment
Kühler an den Ladeluftkühler	5 Nm
Lüfterzarge an Kühler	5 Nm
