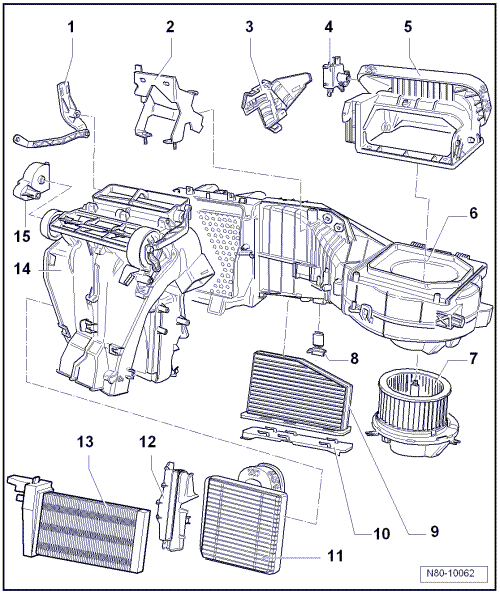

Heizgerät zerlegen und zusammenbauen

1 -  Stelleinheit für Temperaturklappe
Aus- und einbauen → Kapitel
2 -  Halter
3 -  Abdeckung
4 -  Stellmotor für Frisch-/Umluftklappe -V154-
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen → Kapitel
Ersetzen: Mit dem Fahrzeugdiagnosetester Grundeinstellung einleiten.
5 -  Gehäuse für Lufteintritt
Mit Frischluft- und Umluftklappe
6 -  Heizgerät
7 -  Frischluftgebläse -V2-
Aus- und einbauen → Kapitel
8 -  Vorwiderstand für Frischluftgebläse mit Überhitzungssicherung -N24-
Aus- und einbauen → Kapitel
9 -  Staub- und Pollenfilter
Aus- und einbauen → Kapitel
10 -  Abdeckung
Für Staub- und Pollenfilter
11 -  Wärmetauscher
Aus- und einbauen → Kapitel
12 -  Wärmetauscherverkleidung
13 -  Heizelement für Luftzusatzheizung -Z35-
Je nach Ausstattungsvariante eingebaut.
Das Heizelement für Luftzusatzheizung -Z35- wurde bis KW 44/06 eingebaut.
mit Steuergerät für Luftzusatzheizung -J604-
prüfen: mit dem Fahrzeugdiagnosetester, unter Heizung Lüftung Klimaanlage; Eigendiagnosefähige Systeme; Zusatzheizung; elektrische Bauteile.
nur bei Fahrzeugen mit Dieselmotor ohne Zusatzheizung eingebaut
aus- und einbauen → Kapitel
14 -  Verteilergehäuse
15 -  Stelleinheit für Luftverteilerklappen
Aus- und einbauen → Kapitel

Wärmetauscher aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage → Kapitel.

Heizelement für Luftzusatzheizung - Z35- aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage → Kapitel.

Frischluftgebläse - V2- aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage → Kapitel.


Vorwiderstand für Frischluftgebläse mit Überhitzungssicherung - N24- aus und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage → Kapitel.


Staub- und Pollenfilter aus- und einbauen

Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage → Kapitel.
