Volkswagen Touran Reparaturanleitung :: Handschuhfachkühlung aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Heiz- und Klimagerät vorn / Handschuhfachkühlung aus- und einbauen

Ausbauen

-	Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

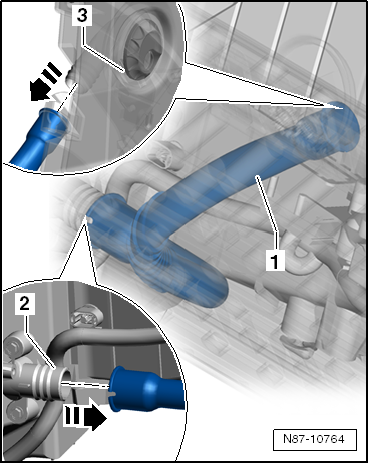

-	Schlauch für Handschuhfachkühlung -1- vom Ventil -3- abziehen.

-	Schlauch für Handschuhfachkühlung -1- vom Anschlussstutzen -2- des Heiz- und Klimageräts abziehen.

Einbauen

-	Schlauch für Handschuhfachkühlung in umgekehrter Reihenfolge einbauen, dabei auf Folgendes achten:

Der Schlauch passt nur ein einer Position. Die Auskerbung muss mit der Nase übereinstimmen.

Der Schlauch darf nicht geknickt oder gequetscht sein.
