Volkswagen Touran Reparaturanleitung :: Handbremsseil aus- und einbauen bis Modelljahr 2007

Ausbauen

Handbremse lösen.
Mittelkonsole ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.68.

Nachstellmutter -1- soweit lösen, bis das jeweilige Handbremsseil -2- aus dem Ausgleichsbügel -3- ausgehangen werden kann..
  Handbremsseil aus- und einbauen bis Modelljahr 2007

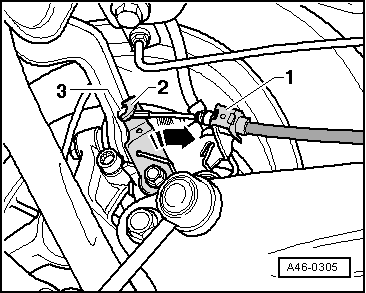

Federklammer -1- abhebeln.
Hebel -2- am Bremssattel in Pfeilrichtung drücken und Handbremsseil -3- aushängen.
  Handbremsseil aus- und einbauen bis Modelljahr 2007

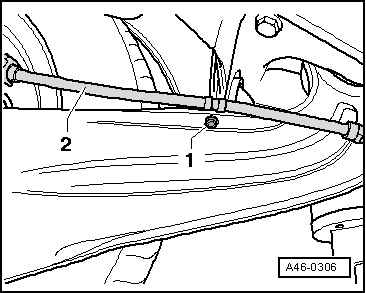

Schraube -1- herausdrehen und Befestigungsclip vom Handbremsseil -2- lösen.
  Handbremsseil aus- und einbauen bis Modelljahr 2007
Handbremsseil aus dem Halter -1- aushängen und Handbremsseil aus dem Führungsrohr -2- ziehen.
  Handbremsseil aus- und einbauen bis Modelljahr 2007
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Handbremsseil in das Führungsrohr -2- schieben und in den Halter -1- einhängen.
  Einbauen
Hebel -2- am Bremssattel in Pfeilrichtung drücken und das Handbremsseil -3- einhängen.
Federklammer -1- auf das Handbremsseil drücken.
  Einbauen
Das Handbremsseil -2- muss zwischen dem Halter am Bremssattel und dem Befestigungsclip spannungsfrei verbaut sein.
Deshalb erst jetzt den Befestigungsclip -1- an den Längslenker schrauben.
  Einbauen
Handbremsseil -2- in den Ausgleichbügel -3- einhängen.
Handbremsseil mit der Nachstellmutter -1- vorspannen.
Handbremse einstellen → Kapitel.
  Einbauen
