Ausbauen

-	Hochdruckpumpe ausbauen → Kapitel.

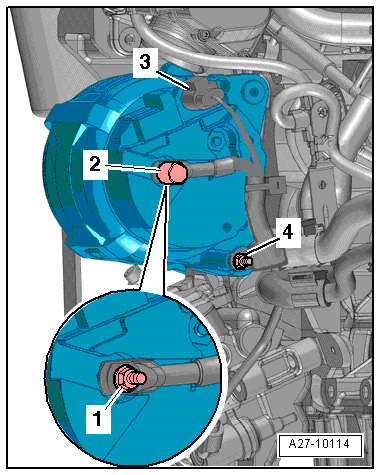

-	Generator ausbauen → Elektrische Anlage; Rep.-Gr.27.

Fahrzeuge mit Klimaanlage

ACHTUNG!

Kältemittelkreislauf der Klimaanlage darf nicht geöffnet werden.

-	Den Klimakompressor vom Halter für Nebenaggregate abschrauben, anschließend am Schlossträger befestigen → Heizung, Klimaanlage; Rep.-Gr.87.

Weiter alle Fahrzeuge

Halter für Nebenaggregate aus- und einbauen

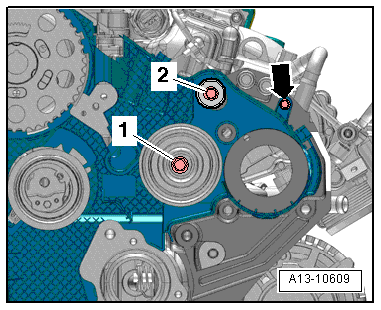

-	Umlenkrollen -1- und -2- ausbauen, Schraube des Zahnriemenschutzes -Pfeil- herausdrehen.

Golf, Golf Plus, Passat, Touran

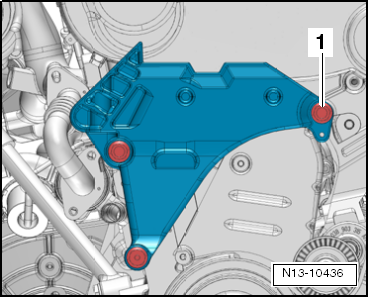

-	Befestigungsschraube der Motorhalter -1- lösen.

Weiter alle Fahrzeuge

-	Drehen Sie die Schraube -6...1- heraus und nehmen Sie den Halter für Nebenaggregate ab.

Einbauen

ACHTUNG!

Anzugsdrehmoment: Halter für Nebenaggregate → Anker.

Anzugsdrehmoment: Motorhalter → Kapitel.

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Auf vorhandene Passhülsen im Halter für Nebenaggregate achten, ggf. Fehlende ersetzen.

Alle mit Weiterdrehwinkel anzuziehenden Schrauben ersetzen.

Vor dem Festziehen der Befestigungsschrauben des Halters für Nebenaggregate, die Schraube der Motorhalter heften.

Hinweis

Befestigungsschrauben des Halters für Nebenaggregate ersetzen.

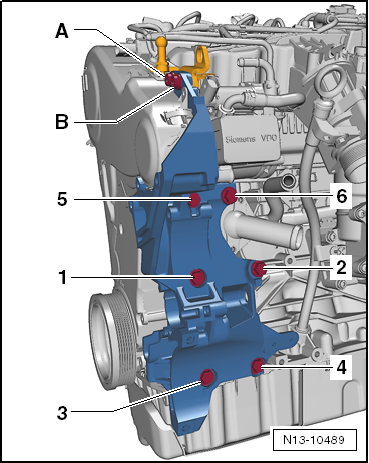

-	Schrauben wie folgt einsetzen:

Schrauben -1- und -2- M10 x 52.

Schrauben -3- und -4- M10 x 30.

Schrauben -5- und -6- M10 x 60.

Schrauben für Auffangöse -A- und -B - 20 Nm.

-	Schrauben -1.....6- in 4 Stufen in der gezeigten Reihenfolge festziehen:

Stufe	Schrauben	Anzugsdrehmoment/-Drehwinkel
1.	-1 ... 6-	von Hand bis zur Anlage eindrehen
2.	-1 ... 6-	40 Nm
3.	-3- und -4-	45 weiterdrehen
4.	-1, 2, 5, 6-	90 weiterdrehen

-	Hochdruckpumpe einbauen → Kapitel , Zahnriemen einbauen, Steuerzeiten einstellen → Kapitel

-	Generator einbauen → Elektrische Anlage; Rep.-Gr.27.

Golf, Golf Plus, Passat, Touran

-	Schraube der Motorhalter -1- ersetzen und festziehen → Kapitel.

Weiter alle Fahrzeuge

-	Hochdruckpumpe einbauen → Kapitel.

-	Klimakompressor vom Schlossträger abnehmen, anschließend am Halter für Nebenaggregate ansetzen und festziehen → Heizung, Klimaanlage; Rep.-Gr.87.

-	Generator einbauen → Elektrische Anlage; Rep.-Gr.27.

-	Hochdruckpumpe/Kraftstoffsystem befüllen/entlüften → Kapitel.
