Haltegriffe (Dach) aus- und einbauen
Ausbauen

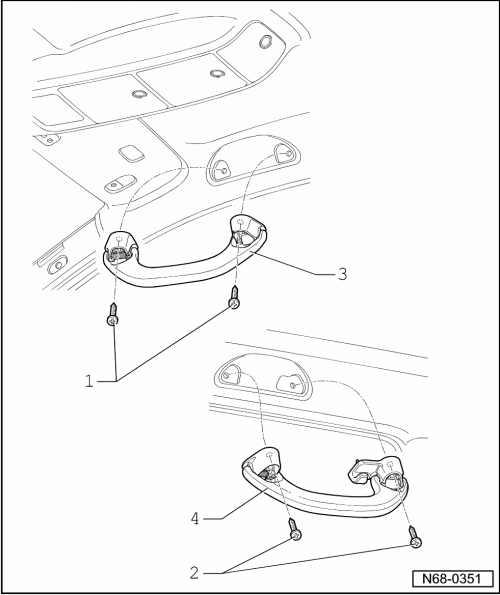

| - | Schwenken Sie die Haltegriffe herab und öffnen Sie mit einem kleinen Schraubendreher jeweils die zwei Abdeckkappen |
| - | Schrauben Sie jeweils die zwei Schrauben -1- und -2- heraus (2 Nm) und nehmen Sie die Haltegriffe, vorn, -3- und hinten -4- ab. |

|
| - | Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
Berechnung des Übersetzungsverhältnisses "i"
Beispiel:
6. Gang
Achsantrieb
treibendes Rad
ZG1
= 46
ZA1
= 24
getriebenes Rad
ZG2
= 33
ZA2
= 70
...
Hubzylinder für Spritzdüsen aus- und einbauen
Vorsicht!
Die Hubzylinder der Spritzdüsen dürfen nicht von
Hand ausgezogen werden.
Bauartbedingt kann sich ein von Hand ausgezogener
Hubzylin ...
