Volkswagen Touran Betriebsanleitung :: Glühlampen im Frontscheinwerfer auswechseln

Volkswagen Touran Betriebsanleitung / Selbsthilfe / Glühlampenwechsel / Glühlampen im Frontscheinwerfer auswechseln

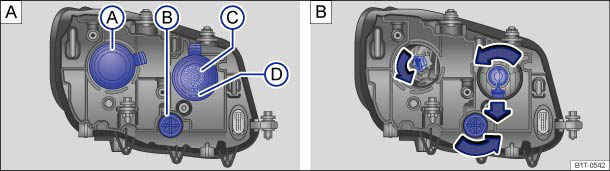

Abb. 217

Im Motorraum: Abdeckungen
im linken Frontscheinwerfer. Ⓐ Abblendlicht, Ⓑ Blinklicht, Ⓒ Tagfahr- und Fernlicht sowie Ⓓ Standlicht bei Fahrzeugen mit Halogenscheinwerfern.

Abb. 218

Im Motorraum: Abdeckungen
im linken Frontscheinwerfer. ① Blinklicht und ② Abbiegelicht bei Fahrzeugen mit Kurvenfahrlicht (AFS).

Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise

Einleitung
zum Thema

Der Frontscheinwerfer muss für den Lampenwechsel nicht ausgebaut werden.

Handlungen nur in der angegebenen Reihenfolge ausführen:
⇒ Abb. 217
Abblendlicht Blinklicht vorn Fernlicht / Tagfahrlicht Standlicht
1. Checkliste beachten und Handlungen durchführen ⇒ Informationen zum Glühlampenwechsel .
2. Motorraumklappe öffnen
Vorbereitungen zu Arbeiten im Motorraum
 .
3. Jeweilige Gummiabdeckung an der Scheinwerferrückseite abziehen.
4. Lampenhalter bis zum Anschlag nach links drehen und mit der Glühlampe nach hinten herausziehen. Lampenhalter mit der Glühlampe nach hinten herausziehen.
5. Glühlampe gerade aus dem Lampenhalter herausziehen.

Gegebenenfalls die Verriegelung am Lampenhalter drücken.

6. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen.
7. Lampenhalter in den Scheinwerfer einsetzen und nach rechts bis zum Anschlag drehen. Lampenhalter in den Scheinwerfer einsetzen.
8. Gummiabdeckung anbringen.
Handlungen nur in der angegebenen Reihenfolge ausführen:
⇒ Abb. 218
Blinklicht vorn Abbiegelicht
1. Checkliste beachten und Handlungen durchführen ⇒ Informationen zum Glühlampenwechsel .
2. Motorraumklappe öffnen
Vorbereitungen zu Arbeiten im Motorraum
 .
3.   Gummiabdeckung an der Scheinwerferrückseite abziehen.
4. Lampenhalter bis zum Anschlag nach links drehen und mit der Glühlampe nach hinten herausziehen. Lampenhalter mit der Glühlampe nach hinten herausziehen. Lampenhalter nach unten drücken und mit der Glühlampe nach hinten herausziehen. Lampenhalter mit der Glühlampe nach hinten herausziehen.
5. Glühlampe gerade aus dem Lampenhalter herausziehen.

Gegebenenfalls die Verriegelung am Lampenhalter drücken.

6. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen.
7. Lampenhalter in den Scheinwerfer einsetzen und nach rechts bis zum Anschlag drehen. Lampenhalter in den Scheinwerfer einsetzen. Lampenhalter in den Scheinwerfer einsetzen und nach oben drücken.
8.   Gummiabdeckung anbringen.

Für den Glühlampenwechsel des Abblendlichts bei Fahrzeugen mit dynamischem oder statischem Kurvenfahrlicht (AFS) fachmännische Hilfe in Anspruch nehmen.

Die Abbildungen zeigen den linken Scheinwerfer
von hinten. Der rechte Scheinwerfer ist spiegelbildlich aufgebaut.

Bei Tagfahrlicht in LED-Technik ist ein
Wechsel der LEDs nicht möglich. Fachmännische Hilfe in Anspruch nehmen.
