Volkswagen Touran Reparaturanleitung :: Glühstiftkerze aus- und einbauen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Zündanlage, Vorglühanlage / Glühstiftkerze aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

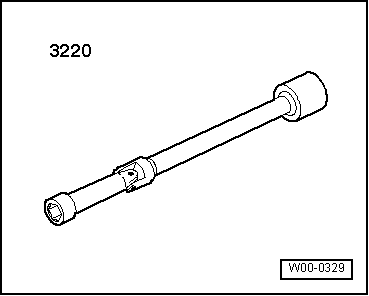

Gelenkschlüssel Schlüsselweite 10 -3220-
  Glühstiftkerze aus- und einbauen

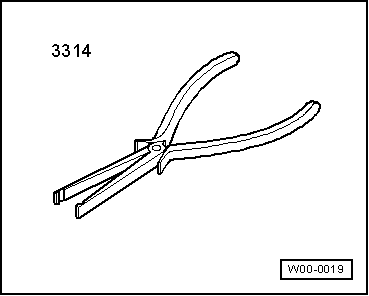

Zange -3314-
Ausbauen
-  Schalten Sie die Zündung aus.
-  Motorabdeckung ausbauen → Kapitel.
-  Die Geräuschdämpfung an den Injektoren herausnehmen.
-  Reinigen Sie den Glühstiftkerzenkanal im Zylinderkopf (es darf kein Schmutz in den Zylinder fallen).
  Hinweis

Beispiel zum Reinigen:
Groben Schmutz mit einem Staubsauger aussaugen.
Sprühen Sie einen Bremsenreiniger oder einen geeigneten Reiniger in den Glühstiftkerzenkanal, kurz einwirken lassen und mit Pressluft ausblasen.
Reinigen Sie anschließend den Glühstiftkerzenkanal mit einem Öl benetzten Lappen.

Vorsicht!
Darauf achten, dass keine Leitungsverbindung, beim Abziehen der Glühkerzenstecker beschädigt wird.
Es muss ansonsten der gesamte Leitungsstrang erneuert werden.
Drücken Sie die Zange -3314- zum Abziehen der Glühkerzenstecker nicht zu fest zusammen, da sonst die Stützhülse beschädigt werden kann.
  Glühstiftkerze aus- und einbauen

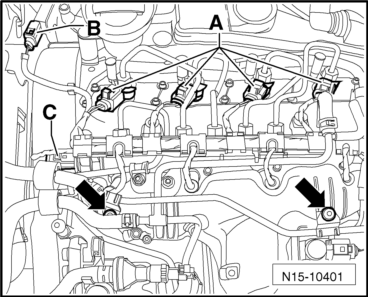

-  Ziehen Sie die Steckverbindung -B- am Differenzdruckgeber -G 505- und dem Kraftstoffdruckgeber -G 247--C- ab.
-  Drehen Sie die Befestigungsschrauben (Golf, Golf Plus, Passat) der Kühlmittelleitung -Pfeile- auf dem Saugrohr heraus und legen Sie die Leitung vor dem Saugrohr ab.
  Glühstiftkerze aus- und einbauen

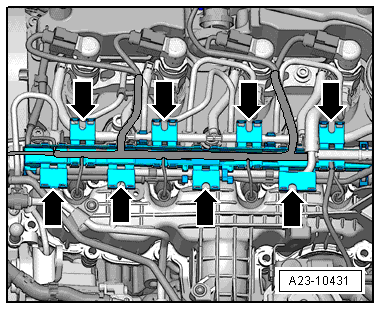

-  Öffnen Sie die Verrastung der Kabelführung, um den Leitungsstrang frei zu legen.
  Glühstiftkerze aus- und einbauen

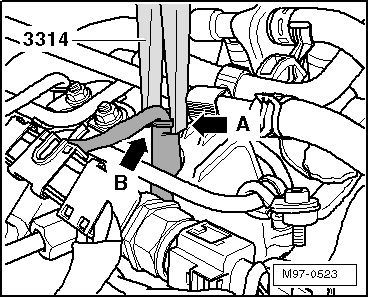

-  Setzen Sie die Zange -3314- mit der Zangennut -Pfeil A- am Bund der Stützhülse -Pfeil B- und ziehen Sie die Stecker von den Glühstiftkerzen ab.
  Glühstiftkerze aus- und einbauen

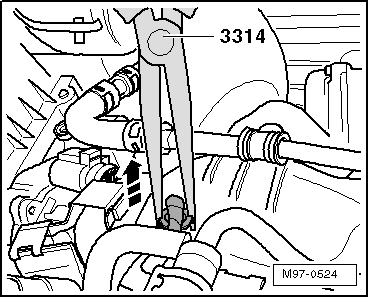

-  Zeihen Sie die Steckverbindung vorsichtig -in Pfeilrichtung- von der Glühstiftkerze.
  Glühstiftkerze aus- und einbauen

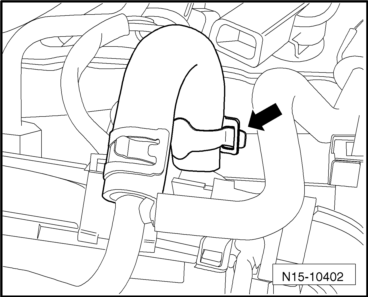

-  Schrauben Sie die Befestigungsmutter der Kraftstoffrücklaufleitung auf dem Saugrohr ab, öffnen Sie die Schelle -Pfeil- und ziehen Sie die Leitung am Hochdruckspeicher ab.
-  Nehmen Sie die komplette Rücklaufleitung ab und legen Sie sie vor dem Saugrohr ab.
  Glühstiftkerze aus- und einbauen
-  Verwenden Sie zum Lösen der Glühkerzen den Gelenkschlüssel Schlüsselweite 10 -3220-.
Einbauen
-  Verwenden Sie zum Festziehen der Glühkerzen den Gelenkschlüssel Schlüsselweite 10 -3220- mit einem geeigneten Drehmomentschlüssel.
-  Ziehen Sie die Glühkerzen mit dem Anzugsdrehmoment fest.
Anzugsdrehmoment beträgt: 18 Nm
-  Stecken Sie die Glühkerzenstecker wieder auf die Glühkerzen, auf festen Sitz achten.
-  Öffnen Sie die Verrastung der Kabelführung, um den Leitungsstrang frei zu legen.
-  Leitungsstrang wieder in der Kabelführung befestigen.
-  Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
-  Löschen Sie den Ereignisspeicher des Motorsteuergeräts.
  Glühstiftkerze aus- und einbauen

Glühstiftkerze prüfen

Prüfen

Die Vorglühanlage wird von der Eigendiagnose des Motorsteuergeräts überwacht.
Notwendige Prüfungen erfolgen mit der Geführten Fehlersuche.
