Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel 2...10 Nm -V.A.G 1783-

Seitenscheibe vorn aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Seitenscheibe. Der Aus- und Einbau der rechten Seitenscheibe ist sinngemäß daraus abzuleiten.

Ausbauen

-	A-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

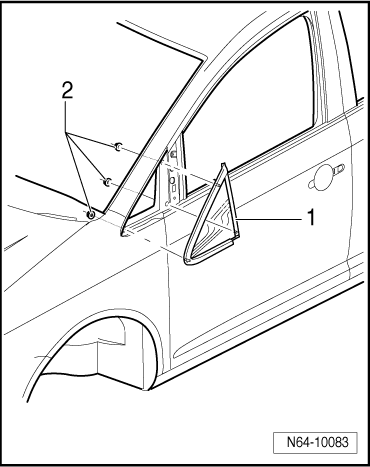

-	Drehen Sie die Sechskantmuttern -2- heraus.

-	Nehmen Sie die Seitenscheibe -1- aus den Schraublöchern.

Einbauen

-	Setzen Sie die Seitenscheibe -1- in den Fensterausschnitt.

-	Drehen Sie die Sechskantmuttern -2- leicht an.

-	Richten Sie die Scheibe im Fensterausschnitt gleichmäßig aus.

-	Drehen Sie die Sechskantmuttern -2- mit (4,5 Nm) fest.

-	Anschließend ist in umgekehrter Reihenfolge wie beim Ausbau vorzugehen.
