Volkswagen Touran Betriebsanleitung :: Übersicht der Fahrertür

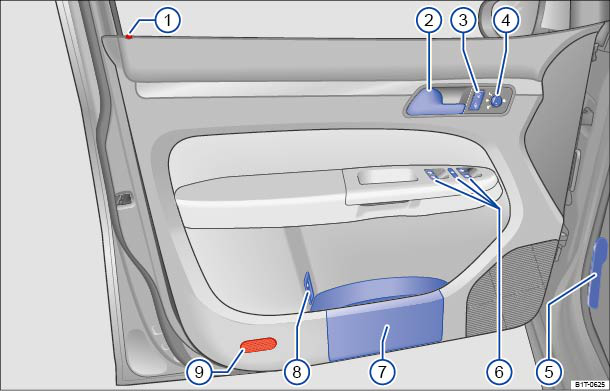

Abb. 4

Übersicht der
Bedienungselemente in der Fahrertür (Linkslenker). Rechtslenker ist spiegelbildlich.

Legende zur ⇒ Abb. 4 :

  1. Kontrollleuchte der
    Diebstahlwarnanlage bzw. Safesicherung ⇒ Zentralverriegelung und Schließsystem 
  2. Türöffnungshebel
    ⇒ Türen 
  3. Zentralverriegelungstaste für das
    Ver- und Entriegeln des Fahrzeugs ⇒
    Zentralverriegelung und Schließsystem
     
  4. Schalter zum Einstellen der
    Außenspiegel ⇒ Spiegel 

    • Außenspiegeleinstellung

    • Außenspiegelheizung

    • Außenspiegel anklappen

  5. Griff zum Entriegeln der
    Motorraumklappe ⇒ Vorbereitungen zu Arbeiten im Motorraum 
  6. Tasten zum Bedienen der
    elektrischen Fensterheber ⇒ Elektrische Fensterheber 

    • elektrischer Fensterheber

    • Sicherheitstaste für die hinteren Fensterheber

    • elektrische Kindersicherung ⇒
      Türen
       
  7. Ablagefach mit
    Getränkeflaschenhalter und mit Aufbewahrungsmöglichkeit für eine Warnweste ⇒ Ablagen 
  8. Entriegelungstaste der Tankklappe ⇒
    Tanken
     
  9. Reflektor
