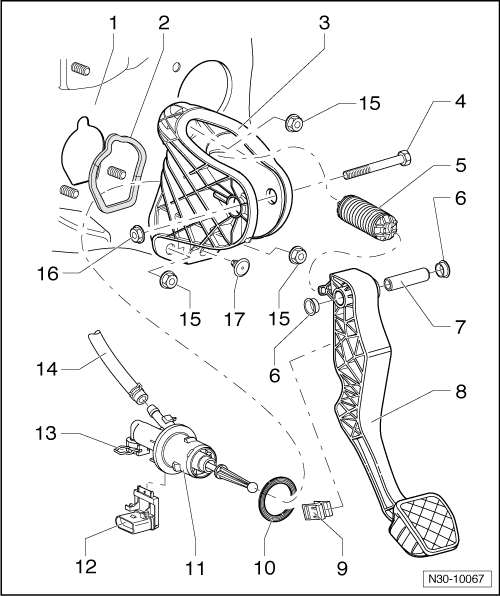

Fußhebelwerk mit Kupplungspositionsgeber -G476-, ab  06.03 - Montageübersicht

1 -  Aufbau
mit Aufnahme für Lagerbock
2 -  Dichtung
immer ersetzen
zwischen Lagerbock und Aufbau
selbstklebend
auf Lagerbock kleben
3 -  Lagerbock
zur Aufnahme des Kupplungspedals
aus- und einbauen → Kapitel
4 -  Schraube
5 -  Übertotpunktfeder
aus- und einbauen → Kapitel
6 -  Lagerbuchse
7 -  Lagerbolzen
8 -  Kupplungspedal
aus- und einbauen → Kapitel
9 -  Aufnahme
zum Aus- und Einbauen Geberzylinder vom Kupplungspedal trennen → Kapitel
10 -  Dichtung
immer ersetzen
zwischen Geberzylinder und Lagerbock
11 -  Geberzylinder
Nach Ausbau des Lagerbockes aus- und einbauen → Kapitel
12 -  Kupplungspositionsgeber -G476-
Zuordnung → Elektronischen Teilekatalog (ETKA)
aus- und einbauen → Kapitel
kann in der "Geführten Fehlersuche" mit dem Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051 A- geprüft werden
In der "Geführten Fehlersuche" wird der Kupplungspositionsgeber -G476- als Kupplungspedalschalter -F36- bezeichnet.
13 -  Klammer
zum Aus- und Einbau der Rohr-Schlauchleitung Klammer bis Anschlag herausziehen
14 -  Nachlaufschlauch
aus Gummi
ab 12.05 bei einigen Fahrzeugen aus Kunststoff → Abb.
15 -  Sechskantmutter, selbstsichernd, 25 Nm
3 Stück
für Lagerbock an Aufbau
immer ersetzen
16 -  Sechskantmutter, 25 Nm
immer ersetzen
17 -  Anschlag
für das Kupplungspedal
