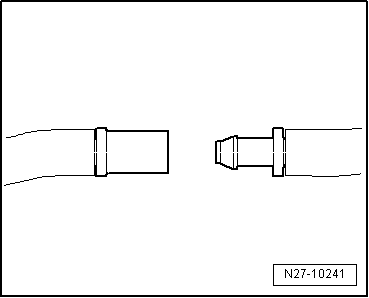

-	Zum Lösen des Anschlusses beide Kupplungsteile auseinanderziehen (keine Sicherung).

-	Zum Befestigen des Anschlusses beide Kupplungsteile fest zusammendrücken, bis diese hör- und fühlbar verrasten.

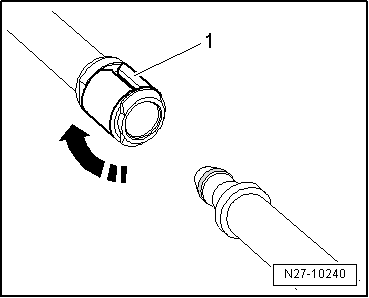

-	Zum Lösen des Anschlusses den Sicherungsring -1- um 90 verdrehen -Pfeil- und den Schlauchanschluss abziehen.

-	Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsring -1- verdrehen -Pfeil-, bis dieser verrastet.

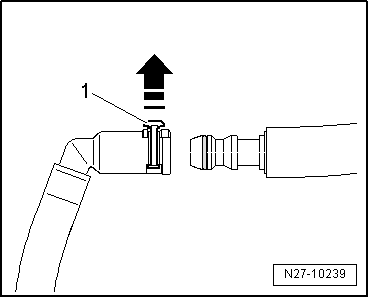

-	Zum Lösen des Anschlusses den Sicherungsclip -1- ca. 1 mm hochziehen -Pfeil- und den Schlauchanschluss abziehen.

-	Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsclip -1- eindrücken, bis dieser verrastet.

-	Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsclip -1- eindrücken, bis dieser verrastet.

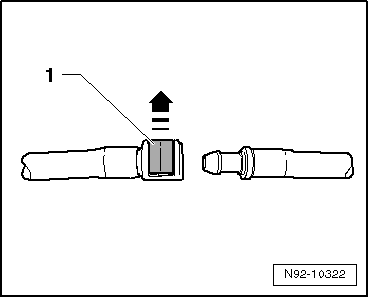

-	Zum Lösen des Anschlusses den Sicherungsclip -1- hochziehen -Pfeil- und den Schlauchanschluss abziehen.

-	Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsclip -1- eindrücken, bis dieser verrastet.
