Volkswagen Touran Reparaturanleitung :: Einstiegsleuchte vorn links -W31- und Einstiegsleuchte vorn rechts -W32

Einstiegsleuchten:
Einstiegsleuchte vorn links -W31-
Einstiegsleuchte vorn rechts -W32-
Einstiegsleuchte hinten links -W33-
Einstiegsleuchte hinten rechts -W34-
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Demontagekeil -VAS 3409-

Vorsicht!
Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) kleben Sie die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband ab.
  Hinweis

Der Aus- und Einbau erfolgt bei allen Einstiegsleuchten in gleicher Weise und wird nur für eine Leuchte beschrieben.
Ausbauen:
Zündung und alle elektrischen Verbraucher ausschalten.
  Einstiegsleuchte vorn links -W31- und Einstiegsleuchte vorn rechts -W32

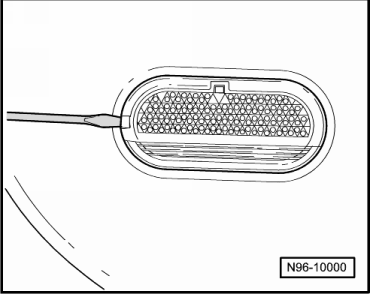

Leuchte mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher aus der Türverkleidung heraushebeln.
  Einstiegsleuchte vorn links -W31- und Einstiegsleuchte vorn rechts -W32

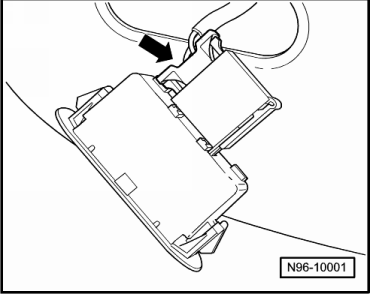

Steckverbindung -Pfeil- trennen.
Glühlampe ersetzen:
  Einstiegsleuchte vorn links -W31- und Einstiegsleuchte vorn rechts -W32

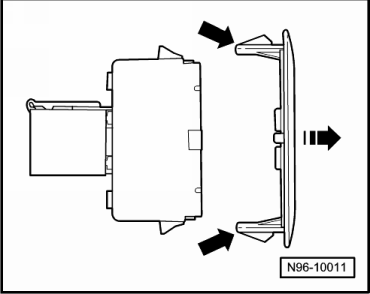

Rastnasen -Pfeile- entriegeln und die Streuscheibe vom Lampenträger abnehmen.
  Einstiegsleuchte vorn links -W31- und Einstiegsleuchte vorn rechts -W32

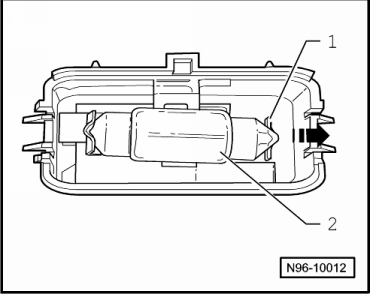

Kontaktblech -1- der Leuchte in -Pfeilrichtung- drücken und die Soffitte -2- aus der Fassung nehmen.
Soffitte (12 V, 5 W) ersetzen.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
  Einstiegsleuchte vorn links -W31- und Einstiegsleuchte vorn rechts -W32

Einstiegsleuchte vorn links -W31- prüfen

Die Einstiegsleuchte vorn links -W31- kann über die Stellglieddiagnose vom Türsteuergerät, Fahrerseite -J386- geprüft werden.


Einstiegsleuchte vorn rechts -W32- prüfen

Die Einstiegsleuchte vorn rechts -W32- kann über die Stellglieddiagnose vom Türsteuergerät, Beifahrerseite -J387- geprüft werden.
