Volkswagen Touran Reparaturanleitung :: Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Einbauorteübersicht - Klimaanlage / Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn

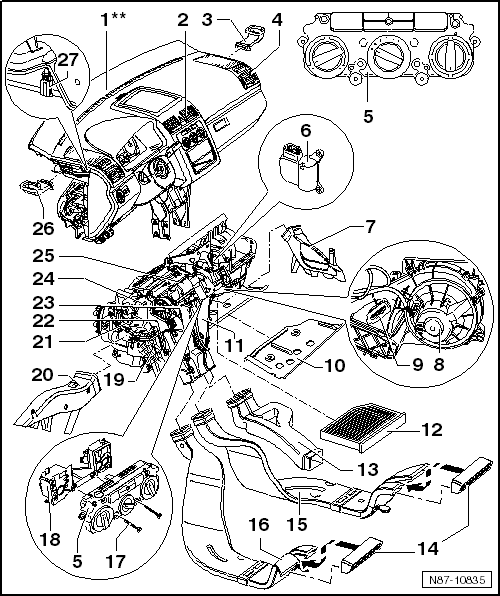

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn, Climatic und elektrisch-manuelle Klimaanlage

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn, Climatic und elektrisch-manuelle Klimaanlage

1 -  Schalttafel
2 -  Mittenausströmer
Aus- und einbauen → Kapitel
3 -  Seitenausströmer rechts
4 -  Ausströmer
Aus- und einbauen → Kapitel
5 -  Regulierung für Heizungs- und Klimaanlage "Climatic"
Mit Schalter für Frischluftgebläse -E9-
Bei Fahrzeugen mit Sitzheizung zusätzlich mit Einsteller für beheizbaren Fahrersitz -E94- und Einsteller für beheizbaren Beifahrersitz -E95-
Mit Steuergerät für Klimaanlage -J301-
Aus- und einbauen → Kapitel
6 -  Stellmotor für Frisch-/Umluftklappe -V154- bzw.  Stellmotor der Umluftklappe -V113-
Prüfen: Fahrzeugdiagnosetester
Stellmotor der Frischluftklappe und Umluftklappe -V154- aus- und einbauen → Kapitel
Stellmotor der Umluftklappe -V113- aus- und einbauen → Kapitel
Ersetzen: Mit dem Fahrzeugdiagnosetester Grundeinstellung einleiten.
7 -  Fußraumausströmer rechts
Aus- und einbauen → Kapitel
8 -  Frischluftgebläse -V2-
Aus- und einbauen → Kapitel
9 -  Vorwiderstand für Frischluftgebläse mit Überhitzungssicherung -N24-
Aus- und einbauen → Kapitel
10 -  Abschottung Heizgerät
Ausbauen → Abb.
11 -  Temperaturfühler für Verdampfer -G308- oder Ausströmtemperaturgeber für Verdampfer -G263-
Prüfen: Fahrzeugdiagnosetester
  Hinweis

Je nach Software erscheint eine der beiden Bauteilbezeichnungen. Die Aufgaben sind jedoch gleich.
Aus- und einbauen → Kapitel
12 -  Staub- und Pollenfilter
Mit Aktivkohlefilter
Aus- und einbauen → Kapitel
13 -  Anschlussstutzen
Für Luftführung Mittelkonsole zu den Auströmern hinten
Zum Ausbauen muss die Mittelkonsole ausgebaut werden → Karosserie-Montagearbeiten Innen; Rep.-Gr.68
14 -  Luftaustrittsgitter
15 -  Fondkanal Fußraum, rechts
Aus- und einbauen → Kapitel
16 -  Fondkanal Fußraum, links
Aus- und einbauen → Kapitel
17 -  Befestigungsschraube
8 Stück
18 -  Adapter für Regulierung
19 -  Wärmetauscher
Aus- und einbauen → Kapitel
20 -  Fußraumausströmer links
Aus- und einbauen → Kapitel
21 -  Stellmotor für Temperaturklappe -V68-
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen → Kapitel
Ersetzen: Mit dem Fahrzeugdiagnosetester Grundeinstellung einleiten.
22 -  Heizelement für Luftzusatzheizung -Z35-
bis KW 44/06
Aus- und einbauen → Kapitel
23 -  Flexible Welle
Aus- und einbauen → Kapitel
24 -  Ausströmtemperaturgeber für Fußraum -G192-
Aus- und einbauen → Kapitel
25 -  Heiz- und Klimagerät
Aus- und einbauen → Kapitel
Zerlegen und zusammenbauen → Kapitel
26 -  Seitenausströmer links
27 -  Ausströmtemperaturgeber Mitte -G191-
Aus- und einbauen → Kapitel

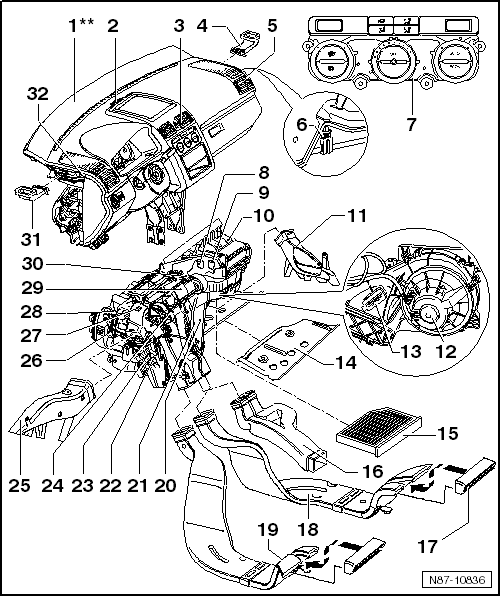

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn, Climatronic

Einbauorteübersicht - Bauteile innerhalb des Fahrgastraums vorn, Climatronic

1 -  Schalttafel
Aus- und einbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70
2 -  Fotosensor für Sonneneinstrahlung -G107- oder Fotosensor 2 für Sonneneinstrahlung -G134-
Prüfen: Fahrzeugdiagnosetester
Aufgaben: Steuert in Abhängigkeit der Lichtstärke die Temperaturklappe und das Frischluftgebläse.
Notlauf bei Ausfall: Steuergerät für Climatronic -J255- nimmt Festwert an
Aus- und einbauen → Kapitel
3 -  Mittenausströmer
Aus- und einbauen → Kapitel
4 -  Seitenausströmer rechts
5 -  Ausströmer
Aus- und einbauen → Kapitel
6 -  Ausströmtemperaturgeber rechts -G151-
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen → Kapitel
7 -  Bedienungs- und Anzeigeeinheit für Klimaanlage, Climatronic -E87- mit Steuergerät für Climatronic -J255-
Das Steuergerät für Climatronic -J255- und die Bedienungs- und Anzeigeeinheit für Klimaanlage/Climatronic -E87- sind ein nicht zerlegbares Bauteil
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen → Kapitel
Ersetzen: Mit dem Fahrzeugdiagnosetester Grundeinstellung einleiten.
8 -  Stellmotor der Staudruckklappe -V71-
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen → Kapitel
Ersetzen: Mit dem Fahrzeugdiagnosetester Grundeinstellung einleiten.
9 -  Stellmotor der Frischluftklappe und Umluftklappe -V154-
Ab Januar 2004 Stellmotor der Umluftklappe -V113-
Ab Juni 2007 entfallen Funktion übernimmt Stellmotor für Frischluft-Umluft-, Staudruckklappe -V425- über Kinematik
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen → Kapitel
Ersetzen: Mit dem Fahrzeugdiagnosetester Grundeinstellung einleiten.
10 -  Temperaturfühler für Frischluftansaugkanal -G89-
Entfall September 2005
Prüfen: Fahrzeugdiagnosetester
Aufgabe: Der Temperaturfühler steuert Temperaturklappe und Frischluftgebläse in Abhängigkeit der Temperatur.
Aus- und einbauen → Kapitel
11 -  Fußraumausströmer rechts
Aus- und einbauen → Kapitel
12 -  Frischluftgebläse -V2- mit Steuergerät für Frischluftgebläse -J126-
  Hinweis

Das Steuergerät für Frischluftgebläse -J126- und das Frischluftgebläse -V2- befinden sich in einem Gehäuse und sind somit nicht einzeln ersetzbar.
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen → Kapitel
13 -  Steckverbindung
14 -  Abschottung Heizgerät
Ausbauen → Abb.
15 -  Staub- und Pollenfilter
Mit Aktivkohlefilter
Aus- und einbauen → Kapitel
16 -  Anschlussstutzen
Für Luftführung Mittelkonsole zu den Auströmern hinten
Zum Ausbauen muss die Mittelkonsole ausgebaut werden → Karosserie-Montagearbeiten Innen; Rep.-Gr.68
17 -  Luftaustrittsgitter
18 -  Fondkanal Fußraum, rechts
Aus- und einbauen → Kapitel
19 -  Fondkanal Fußraum, links
Aus- und einbauen → Kapitel
20 -  Temperaturfühler für Verdampfer -G308- oder Ausströmtemperaturgeber für Verdampfer -G263-
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen → Kapitel
21 -  Stellmotor der Temperaturklappe rechts -V159-
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen → Kapitel
Ersetzen: Mit Fahrzeugdiagnosetester Grundeinstellung einleiten.
22 -  Heizelement für Luftzusatzheizung -Z35-
bis KW 44/06
Aus- und einbauen → Kapitel
23 -  Wärmetauscher
Aus- und einbauen → Kapitel
24 -  Stellmotor der Zentralklappe -V70- oder Stellmotor für Luftverteilerklappe vorn -V426-
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen Stellmotor der Zentralklappe -V70- → Kapitel
Aus- und einbauen Stellmotor für Luftverteilerklappe vorn -V426- → Kapitel
Ersetzen: Mit Fahrzeugdiagnosetester Grundeinstellung einleiten.
25 -  Fußraumausströmer links
Aus- und einbauen → Kapitel
26 -  Stellmotor der Temperaturklappe links -V158-
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen → Kapitel
Ersetzen: Mit Fahrzeugdiagnosetester Grundeinstellung einleiten.
27 -  Ausströmtemperaturgeber für Fußraum links -G261-
Prüfen: Fahrzeugdiagnosetester
Ausbauen → Kapitel
28 -  Stellmotor der Defrostklappe -V107-
Prüfen: Fahrzeugdiagnosetester
Aus- und einbauen → Kapitel
Ersetzen: Mit Fahrzeugdiagnosetester Grundeinstellung einleiten.
29 -  Heiz- und Klimagerät
Aus- und einbauen → Kapitel
Zerlegen und zusammenbauen → Kapitel
30 -  Ausströmtemperaturgeber für Fußraum rechts -G262-
Prüfen: Fahrzeugdiagnosetester
Ausbauen → Kapitel
31 -  Seitenausströmer links
32 -  Ausströmtemperaturgeber links -G150-
Prüfen: Fahrzeugdiagnosetester
Ausbauen → Kapitel
