Volkswagen Touran Reparaturanleitung :: Einbaulage der Schlussleuchte (SBBR) im Seitenteil korrigieren

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Schlussleuchten (SBBR) / Einbaulage der Schlussleuchte (SBBR) im Seitenteil korrigieren

Wenn die Schlussleuchte ungleichmäßige Spaltmaße zur Karosserie aufweist, muss Sie die Einbaulage korrigiert werden.

-	Zündung und alle elektrischen Verbraucher ausschalten und ziehen Sie den Zündschlüssel ab.

-	Schlussleuchte ausbauen → Kapitel.

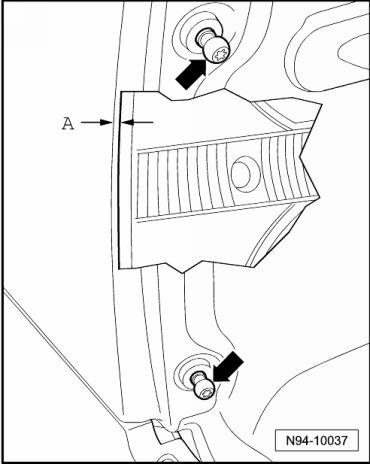

-	Spaltmaße durch Hinein- oder Herausdrehen der Kugelbolzen -Pfeile- anpassen.

Das Spaltmaß -A- zwischen Karosserie und Schlussleuchte soll 0,5 mm betragen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Einbaulage der Schlussleuchte (SBBR) im Seitenteil korrigieren
