Dichtring und Hülse gemeinsam ersetzen (Dichtring für die Flanschwelle rechts und Hülse sind einteilig ausgeführt)

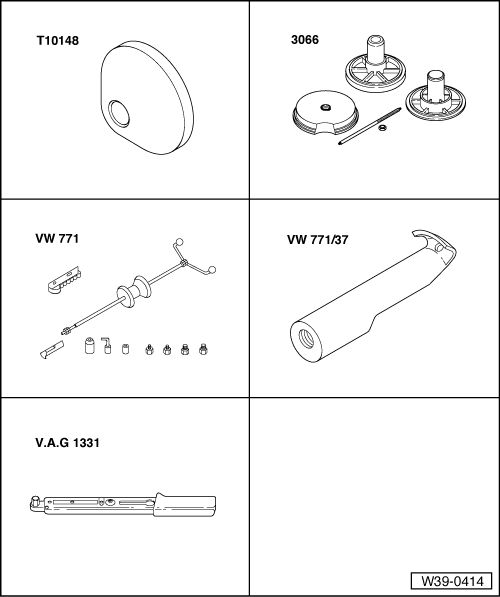

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Druckstück -T10148-

Spindel von Montagevorrichtung -3066-

Mehrzweckwerkzeug -VW 771-

Ausziehhaken -VW 771/37-

Drehmomentschlüssel -V.A.G 1331-

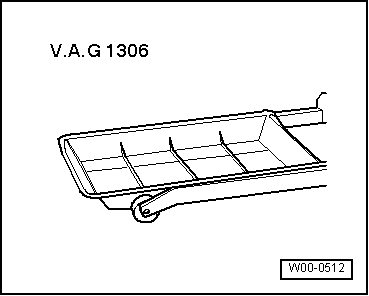

Auffangwanne -V.A.G 1306-

Dichtring und Hülse gemeinsam ersetzen (Dichtring für die Flanschwelle rechts und Hülse sind einteilig ausgeführt)

Ausbauen

Geräuschdämpfung abbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

-	Lenkung bis Anschlag nach rechts einschlagen.

-	Wärmeschutz für Gelenkwelle, falls vorhanden, abbauen -Pfeile- → Fahrwerk, Achsen, Lenkung; Rep.-Gr.40.

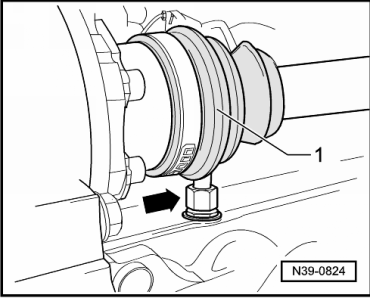

-	Gelenkwelle -1- von Flanschwelle abschrauben → Fahrwerk, Achsen, Lenkung; Rep.-Gr.40.

-	Gelenkwelle so weit wie möglich hochbinden. Lackierung der Gelenkwelle dabei nicht beschädigen.

-	Auffangwanne unter das Getriebe und den Motor stellen.

-	Schrauben Sie ggf. die Ölrücklaufleitung für den Abgasturbolader vom Motor ab -Pfeil- → Rep.-Gr.21.

-	Auffangwanne unter das Getriebe stellen.

-	Befestigungsschraube für Flanschwelle herausschrauben, dazu zwei Schrauben in den Flansch eindrehen und mittels Montiereisen Flanschwelle gegenhalten.

-	Flanschwelle mit Druckfeder herausziehen.

-	Dichtring und Hülse gemeinsam ausziehen.

Im Innendurchmesser der Hülse befindet sich ein Steg.

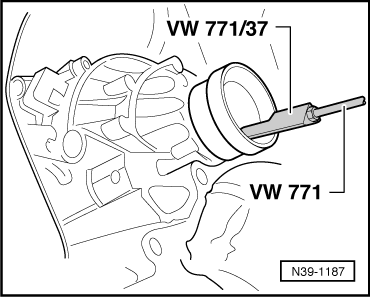

-	Setzen Sie den Ausziehhaken -VW 771/37- direkt hinter dem Steg in der Hülse an.

-	Drücken Sie während des Ausziehvorganges den Ausziehhaken -VW 771/37- kräftig in die Hülse.

Einbauen

-	Reinigen Sie den Dichtringsitz im Getriebe.

-	Dichtring und Hülse gemeinsam einziehen.

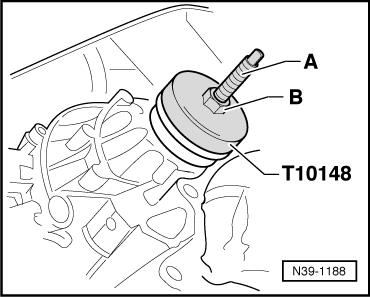

A -	Spindel von Montagevorrichtung -3066- in das Gewindestück des Ausgleichsgetriebes einschrauben.

B -	Mutter M12

-	Durch Drehen der Mutter -B- Dichtring mit Hülse über Druckstück -T10148- bis Anschlag einziehen.

-	Raum zwischen Dicht- und Staublippe zur Hälfte mit Dichtfett -G 052 128 A1- füllen.

-	Flanschwelle einsetzen.

-	Flanschwelle mit Kegelschraube befestigen.

-	Wenn Sie die Ölrücklaufleitung für den Abgasturbolader am Motor abgeschraubt hatten, bauen Sie diese jetzt wieder an, -Pfeil- → Rep.-Gr.21.

-	Gelenkwelle -1- an Flanschwelle anschrauben → Fahrwerk, Achsen, Lenkung; Rep.-Gr.40.

-	Wärmeschutz für Gelenkwelle, falls vorhanden, anbauen -Pfeile- → Fahrwerk, Achsen, Lenkung; Rep.-Gr.40.

-	Getriebeöl prüfen und auffüllen → Kapitel.

-	Geräuschdämpfung anbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

Anzugsdrehmoment

Flanschwelle an Getriebe (Kegelschraube) → Pos.
