Volkswagen Touran Reparaturanleitung :: CD-Wechsler

CD-Wechsler aus- und einbauen

  Hinweis

Spielt der CD-Wechsler zwar handelsübliche CD's ab, aber keine selbstgebrannten CD's, so liegt kein Defekt am CD-Wechsler vor. Ein Austauschen des CD-Wechslers aus diesem Grund ist nicht zulässig.
Es können keine Mix-CD's (CD's, auf denen Computerdaten und zusätzlich auch Musikstücke vorhanden sind) abgespielt werden.
Es können keine Musik-CD's mit 8 cm Durchmesser (Mini-Discs) abgespielt werden.
Bei nachträglichem Einbau des CD-Wechslers unbedingt die Radiofunktionen neu codieren, ⇒ Bauteile anpassen Radio.
Der CD-Wechsler ist nicht mit Eigendiagnose ausgestattet.
Bei Instandsetzungsarbeiten oder Fehlersuche, → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.


Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

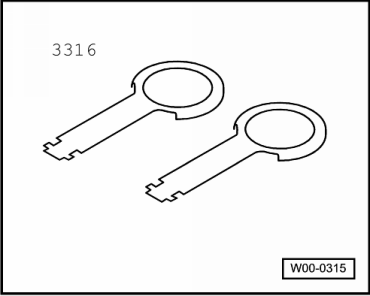

3316- Entriegelungswerkzeug für Radio
Das Entriegelungswerkzeug für Radio -3316- besteht aus zwei gleichen Einzelteilen.
  Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

  Hinweis

Der CD-Wechsler ist unter der aufklappbaren Mittelarmlehne eingebaut.
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.
Öffnen Sie die klappbare Mittelarmlehne vollständig.
Nehmen Sie im CD-Wechsler verbliebene CD's ggf. heraus, → Bedienungsanleitung

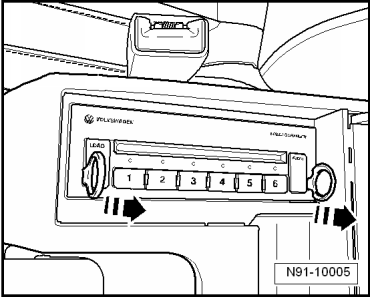

Schieben Sie die Entriegelungswerkzeuge für Radio -3316- in die dafür vorgesehenen Schlitze links und rechts am CD-Wechsler, bis sie hörbar einrasten.

Ziehen Sie den CD-Wechsler mit den Entriegelungswerkzeugen heraus -Pfeile-.
  Ausbauen

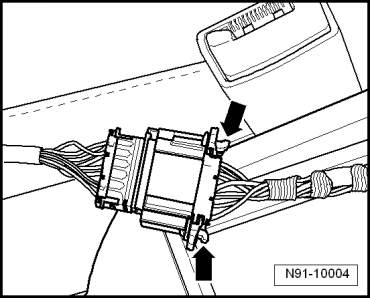

Entriegeln Sie die Steckverbindung an den mit -Pfeilen- gekennzeichneten Stellen und ziehen Sie diese ab.
  Ausbauen

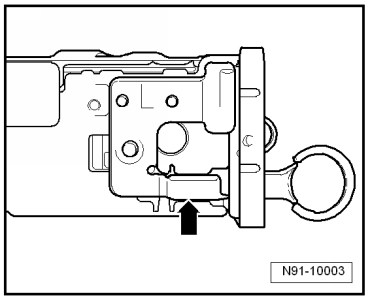

Drücken Sie auf die Rastklammer -Pfeil- und ziehen Sie dabei die Entriegelungswerkzeuge aus dem ausgebautem Gerät heraus.
  Ausbauen

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
