Volkswagen Touran Reparaturanleitung :: Bremspedal vom Bremskraftverstärker trennen und verclipsen

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Mechanik / Bremspedal - Montageübersicht / Bremspedal vom Bremskraftverstärker trennen und verclipsen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

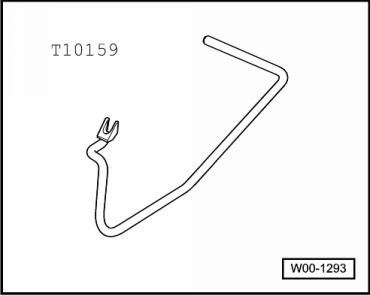

Entriegelungswerkzeug -T 10159-
Trennen
Ablagefach aus den Aufnahmen der Blende, Fahrerseite, links, herausziehen.
Knieairbag vom Halter abschrauben → Karosserie-Montagearbeiten Innen; Rep.-Gr.69.
Fußraumausströmer ausbauen → Heizung, Klimaanlage; Rep.-Gr.80.
  Bremspedal vom Bremskraftverstärker trennen und verclipsen
Bremspedal zunächst in Richtung Bremskraftverstärker drücken und festhalten.
2 -  Druckstange
3 -  Haltenasen

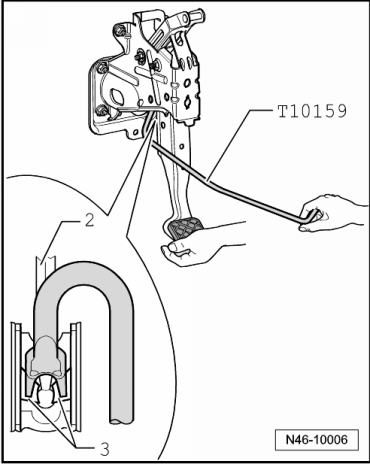

Entriegelungswerkzeug -T 10159- einsetzen und in Richtung Fahrersitz ziehen, dabei am Bremspedal gegenhalten (Bremspedal darf sich in diesem Moment nicht nach hinten bewegen). Dadurch werden die Haltenasen -3- der Aufnahme vom Kugelkopf der Druckstange -2- abgedrückt.
Abb. zeigt zur besseren Darstellung das Trennen des Bremspedals vom Bremskraftverstärker bei ausgebautem Fußhebelwerk.
Entriegelungswerkzeug -T 10159- und Bremspedal gemeinsam in Richtung Fahrersitz ziehen. (Das Bremspedal wird dadurch vom Kugelkopf der Druckstange abgezogen).
Bremspedal mit Bremskraftverstärker verclipsen
  Bremspedal vom Bremskraftverstärker trennen und verclipsen

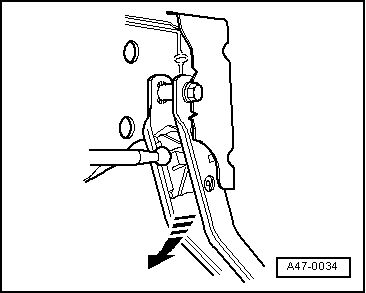

Kugelkopf der Druckstange vor die Aufnahme halten und Bremspedal in Richtung Bremskraftverstärker drücken, sodass der Kugelkopf hörbar einrastet.
  Bremspedal vom Bremskraftverstärker trennen und verclipsen
