Volkswagen Touran Reparaturanleitung :: Bremsbeläge aus- und einbauen Bosch

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331-
  Bremsbeläge aus- und einbauen Bosch
Rückstellwerkzeug -T10165-
Ausbauen
Weiterzuverwendende Bremsbeläge beim Ausbau kennzeichnen. An gleicher Stelle wieder einbauen, sonst ungleichmäßige Bremswirkung!
Hinterräder lösen.
Fahrzeug anheben.
Hinterräder abbauen.
  Bremsbeläge aus- und einbauen Bosch

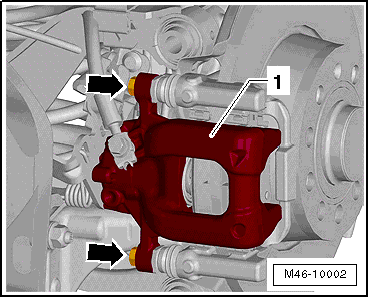

Schrauben -Pfeile- vom Bremssattel -1- abschrauben, dabei am Führungsbolzen gegenhalten.
Bremssattel abnehmen und so mit Draht befestigen, dass das Gewicht des Bremssattels den Bremsschlauch nicht belastet bzw. beschädigt.
  Bremsbeläge aus- und einbauen Bosch

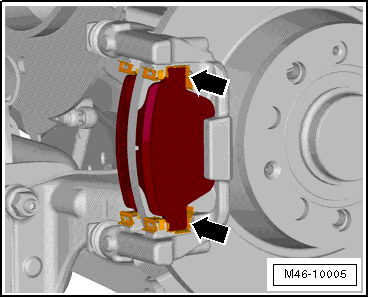

Bremsbeläge und Belaghaltebleche -Pfeile- ausbauen.
Reinigen:

ACHTUNG!
Bremsanlage nicht mit Druckluft ausblasen, der dabei entstehende Staub ist gesundheitsschädlich!
Anlageflächen für Belaghaltebleche (Bremsbeläge) am Bremsträger gründlich reinigen und Korrosion entfernen.
Bremssattel reinigen.
Für das Reinigen des Bremssattels ist ausschließlich Spiritus zu verwenden.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:
Vor Zurückstellen der Kolben etwas Bremsflüssigkeit aus dem Bremsflüssigkeitsbehälter mit einer Entlüfterflasche absaugen. Sonst kann, wenn zwischenzeitlich Bremsflüssigkeit nachgefüllt wurde, Bremsflüssigkeit auslaufen und zu Schäden führen.
  Bremsbeläge aus- und einbauen Bosch
Kolben durch Rechtsdrehen am Rändelrad des Rückstellwerkzeugs -T10165- einschrauben. Dabei die Abschirmkappe nicht beschädigen.
Zum Einschrauben die Platte -T10165/1- zur Hilfe nehmen.
Rückstellwerkzeug -T10165- so einsetzen, dass der Bund an der Platte -T10165/1- anliegt.
Bei schwergängigen Kolben kann ein Maulschlüssel SW 13 an den dafür vorgesehenen Schlüsselflächen -Pfeil A- angesetzt werden.
  Bremsbeläge aus- und einbauen Bosch

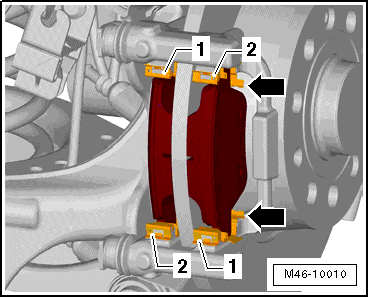

Belaghaltebleche -1- und -2- in den Bremsträger einsetzen.
  Hinweis

Belaghaltebleche -1- und -2- sind unterschiedlich. Sie können nur diagonal zueinander eingebaut werden.
Belaghaltebleche -1- und -2- so einsetzen, das die Führungsnasen -Pfeile- auf beiden Seiten des Bremsträgers nach außen zeigen.
Bremsbeläge in den Bremsträger einsetzen.
  Bremsbeläge aus- und einbauen Bosch
Darauf achten, dass die Bremsbeläge in den Belaghalteblechen -Pfeile- sitzen.
Bremssattel mit neuen selbstsichernden Schrauben befestigen.
Räder anbauen und festziehen → Fahrwerk, Achsen, Lenkung; Rep.-Gr.44.
  Hinweis

Im Reparatursatz sind 4 selbstsichernde Sechskantschrauben für die Befestigung des Bremssattels enthalten. Diese sind in jedem Fall zu verbauen.
Nach jedem Bremsbelagwechsel das Bremspedal im Stand mehrmals kräftig durchtreten, damit die Bremsbeläge ihren dem Betriebszustand entsprechenden Sitz einnehmen.
Nach dem Bremsbelagwechsel den Bremsflüssigkeitsstand prüfen.
  Bremsbeläge aus- und einbauen Bosch
Anzugsdrehmoment
Bauteil Anzugsdrehmoment
Bremssattel an Bremsträger
Neue Schrauben verwenden!
35 Nm
