Volkswagen Touran Reparaturanleitung :: Bowdenzug, Klapplehne, Beifahrersitz mit Durchladefunktion, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Sitz- Gestell / Sitze vorn / Bowdenzug, Klapplehne, Beifahrersitz mit Durchladefunktion, aus- und einbauen

Ausbauen

  Montieren Sie den Halter für Sitzreparatur -VAS 6136- am Motor- und Getriebehalter -VAS 6095-.
Bauen Sie den Sitz, vorn, aus → Kapitel.
Befestigen Sie den Sitz auf dem Halter für Sitzreparatur -VAS 6136-.
Bauen Sie das Gurtschloss, vorn, aus → Kapitel.
Bauen Sie die Verkleidung, Tunnelseite, Beifahrersitz mit Durchladevorrichtung, aus → Kapitel.
Bauen Sie die Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus → Kapitel.
Bauen Sie die Lehne, Beifahrersitz mit Durchladefunktion, aus → Kapitel.
Montieren Sie die Lehne auf dem Halter für Sitzreparatur -VAS 6136-.
Bauen Sie den Klapptisch, Vordersitz, aus → Kapitel.
Montieren Sie die Lehne auf dem Halter für Sitzreparatur -VAS 6136-.
Bauen Sie den Bezug und das Polster, Vordersitzlehne, aus → Kapitel.

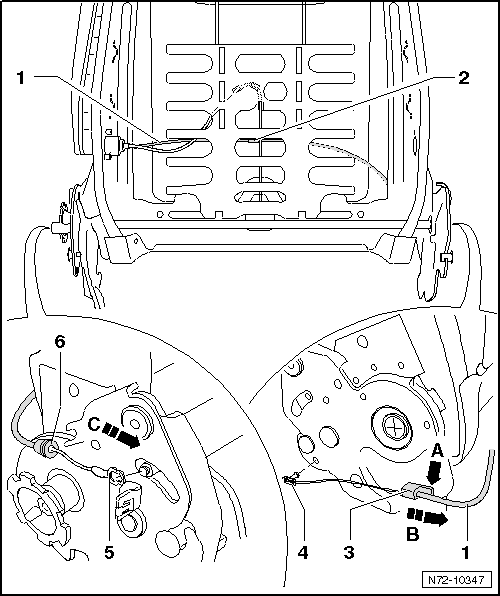

Drücken Sie die Seilzugöse -5-, zum Entriegeln, etwas nach vorn -Pfeil C- und nehmen Sie sie von der Aufnahme an der Entriegelungsmechanik ab.
Clipsen Sie die Bowdenzugarretierung -6- aus der Aufnahme im Lehnenrahmen heraus.
Clipsen Sie den Bowdenzug -1- aus dem Clip -2- heraus.
Hebeln Sie, mit einem kleinen Schraubendreher, die Bowdenzugarretierung -3- im hinteren Bereich -Pfeil A- etwas vom Lehnenrahmen ab und ziehen Sie sie nach hinten -Pfeil B-.
Nehmen Sie die Bowdenzugarretierung -3- vom Lehnenrahmen ab.
Clipsen Sie die Seilzugbefestigung -4- aus der Entriegelungsmechanik heraus.

Bowdenzug, Klapplehne, Beifahrersitz mit Durchladefunktion, aus- und einbauen


Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
