Volkswagen Touran Reparaturanleitung :: Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage aus- und einbauen (mit Standheizung)

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Scheibenwisch - und Waschanlage / Frontscheibenwaschanlage / Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage aus- und einbauen (mit Standheizung)

Ausbauen:
Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
Einfüllrohr für Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage ausbauen → Kapitel.
Stoßfängerabdeckung vorne ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63.
Schlossträger in die Servicestellung bringen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

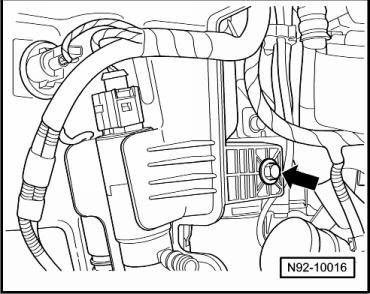

Befestigungsschraube -Pfeil- des Behälters für Scheibenwasch- und Scheinwerferreinigungsanlage herausdrehen.
  Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage aus- und einbauen (mit Standheizung)
Schlauchverbindung -5- von der Frontscheibenwasch- und Heckscheibenwaschpumpe -V59--4- abziehen und dabei ablaufende Waschflüssigkeit mit einem geeigneten Gefäß auffangen.
  Hinweis

Um ein vertauschtes Anschließen der Waschwasserleitungen an die Frontscheibenwasch- und Heckscheibenwaschpumpe -V59- zu verhindern, sind die Anschlüsse an der Pumpe und den Schlauchleitungen farblich codiert. Die Schlauchanschlussstücke bei der Montage jeweils auf die farblich entsprechenden Pumpenanschlüsse stecken.
Steckverbindungen des Scheiben-Waschwasserstandsgebers -G33--1- und der Pumpe für Scheinwerferreinigungsanlage -V11--2- trennen.
Zum Trennen der Steckverbindung -3-, die Frontscheibenwasch- und Heckscheibenwaschpumpe -V59--4- nach oben aus dem Behälter ziehen -Pfeil-.
  Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage aus- und einbauen (mit Standheizung)

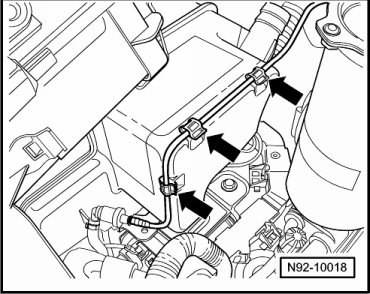

Rohrleitung aus den Haltern -Pfeile- am Behälter ausclipsen.
Behälter nach vorn aus dem Fahrzeug ziehen.
  Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage aus- und einbauen (mit Standheizung)
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

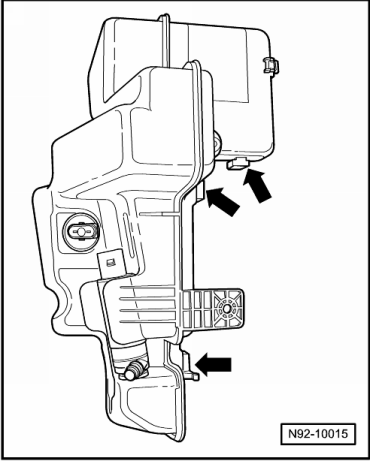

Die Führungen am Behälter für Scheibenwasch- und Scheinwerferreinigungsanlage -Pfeile- müssen in die Halter am Fahrzeug eingesteckt und verrastet werden.
Nach Abschluss der Montagearbeiten die Scheinwerferreinigungsanlage entlüften → Kapitel.
