Volkswagen Touran Reparaturanleitung :: Bedienungs- und Anzeigeeinheit aus- und einbauen, Climatronic

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Bedienungs- und Anzeigeeinheit / Bedienungs- und Anzeigeeinheit aus- und einbauen, Climatronic

  Hinweis

Das Steuergerät für Climatronic -J255- und die Bedienungs- und Anzeigeeinheit für Klimaanlage/Climatronic -E87- sind ein nicht zerlegbares Bauteil.
Der Aus- und Einbau für das Steuergerät für Climatronic -J255- und die Bedienungs- und Anzeigeeinheit für Klimaanlage vorn -E87- ist für Fahrzeuge ab KW 45/10 der gleiche.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

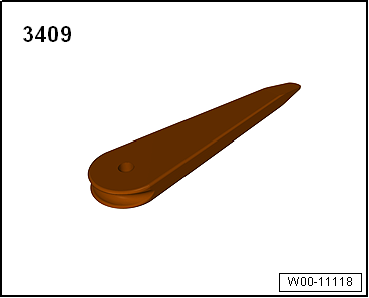

Demontagekeil -3409-
Ausbauen
Blende, Schalttafel Mitte ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.
  Hinweis

Zur leichteren Demontage ggf. die Radio-/Navigationseinheit lösen und hervorziehen.

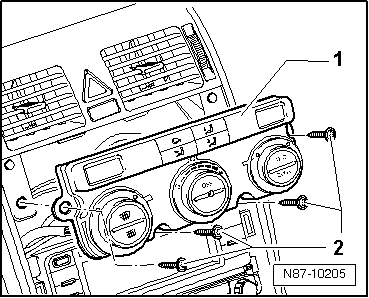

  Bedienungs- und Anzeigeeinheit aus- und einbauen, Climatronic
Schrauben -2- (1,5 +- 0,2 Nm) herausdrehen und Bedienungs- und Anzeigeeinheit für Klimaanlage, Climatronic -E87- mit dem Steuergerät für Climatronic -J255--1- aus der Schalttafel nehmen.
Steckverbindungen an der Bedienungs- und Anzeigeeinheit für Klimaanlage, Climatronic -E87- trennen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
Mit dem Fahrzeugdiagnosetester die Grundeinstellung einleiten.
