Volkswagen Touran Reparaturanleitung :: Bauteile anpassen Multifunktionslenkrad

Volkswagen Touran Reparaturanleitung / Kommunikation / Multifunktionslenkrad / Bauteile anpassen Multifunktionslenkrad

Benötigte Spezialwerkzeuge, Betriebseinrichtungen, Prüf- und Messgeräte sowie Hilfsmittel

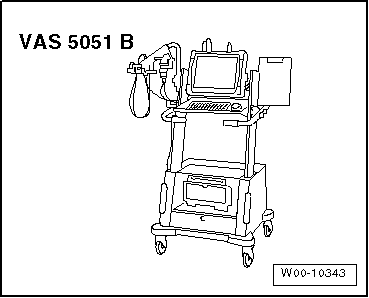

Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051- oder das Fahrzeugdiagnose- und Service-Informationssystem -VAS 5052-
Diagnoseleitung -VAS 5051/5a- oder -VAS 5051/6a- oder -VAS 5052/3-
Bauteile anpassen Multifunktionslenkrad:
Wählen Sie im Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051- oder im Fahrzeugdiagnose- und Service-Informationssystem -VAS 5052- die "Geführten Funktionen"
oder
wählen Sie im Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051- oder im Fahrzeugdiagnose- und Service-Informationssystem -VAS 5052- die "Geführte Fehlersuche".
Nachdem alle Steuergeräte abgefragt wurden:
Taste "Sprung" drücken.
"Funktions-/Bauteilauswahl" auswählen.
"Karosserie" auswählen.
"Elektrische Anlage" auswählen.
"01-Eigendiagnosefähige Systeme" auswählen.
"Lenksäulenelektronik" auswählen.
"Funktion Steuergerät codieren" auswählen.
