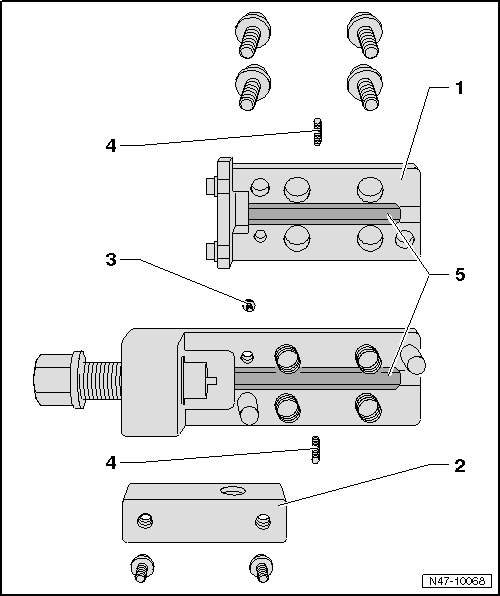

Bördelgerät - Montageübersicht

1 -	Bördelgerät Oberteil

zum Wechseln der Bördelbacken abschrauben

2 -	Befestigung für Handgriff

muss abgeschraubt werden um an die Befestigungsschraube für das Oberteil zu gelangen

3 -	Befestigungsschraube

für Bördelgerät Oberteil

4 -	Madenschrauben für Bördelbacken

zentrieren und halten die Bördelbacken

2 mm Innensechskant

5 -	Bördelbacken

unterschiedlich

Montageanweisung → Abb.

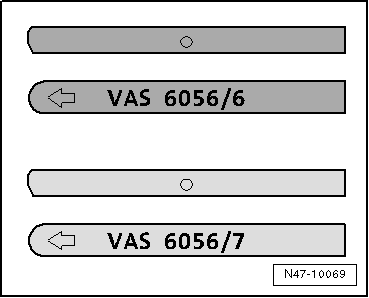

Montageanweisung Bördelbacken:

-VAS 6056/6- (dunkel) für schwarze Bremsleitungen

-VAS 6056/7- (hell) für grüne Bremsleitungen

Hinweis

Der Pfeil, auf der abgerundeten Seite der Bördelbacken, muss zum Gehäuserand zeigen.

Gerade Seite der Bördelbacken muss zur Spindel eingebaut sein, sonst wird der Bördelkopf nicht richtig ausgebildet.
