Hinweis

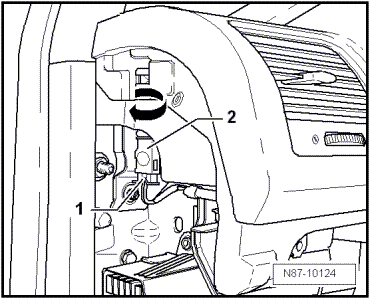

Im Bild ist die rechte Seite dargestellt.

Das Aus- und Einbauen beider Seiten ist identisch, nur seitenverkehrt.

Ausbauen

-	Abdeckung Schalttafel links ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70.

-	Stecker am Ausströmtemperaturgeber Mitte -G191--1- abziehen.

-	Ausströmtemperaturgeber Mitte -G191--1-, um 90 drehen und aus der Schalttafel herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
