Volkswagen Touran Reparaturanleitung :: Außenspiegel - Montageübersicht

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Außenspiegel - Fahrzeuge 07.2010 / Außenspiegel - Montageübersicht

Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten.

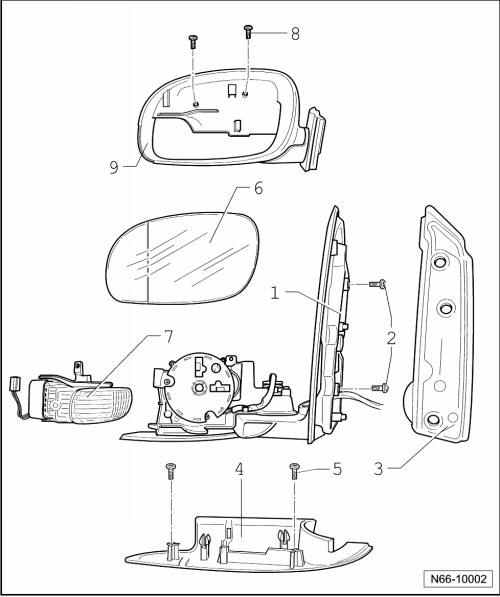

Außenspiegel - Montageübersicht

1 -	Spiegelgrundträger

aus- und einbauen → Kapitel

2 -

Schraube

2 Stück

8 Nm

3 -

Dämpfung

4 -	Montageteil

aus- und einbauen → Kapitel

5 -

Schraube

2 Stück

1 Nm

6 -	Spiegelglas

aus- und einbauen → Kapitel

7 -	Seitenblinkleuchte

aus- und einbauen → Kapitel

8 -

Schraube

2 Stück

1 Nm

9 -	Spiegelgehäuse

aus- und einbauen → Kapitel
