Volkswagen Touran Reparaturanleitung :: Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung (Standheizung), Motorkennbuchstabe: BGU, BSE und BSF

Volkswagen Touran Reparaturanleitung / Zusatzheizung / Einbindung der Zusatzheizung Thermo Top V in den Kühlmittelkreislauf / Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung (Standheizung), Motorkennbuchstabe: BGU, BSE und BSF

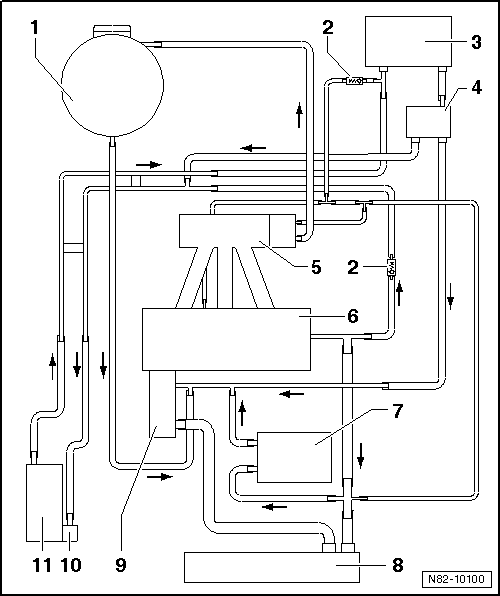

Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung (Standheizung), Motorkennbuchstabe: BGU, BSE und BSF

1 -  Ausgleichsbehälter
2 -  Rückschlagventil
3 -  Wärmetauscher für Heizung
4 -  Absperrventil für Kühlmittel der Heizung -N279-
  Hinweis

Das Absperrventil für Kühlmittel der Heizung -N279- ist nur bei Fahrzeugen mit Standheizfunktion verbaut.
Funktion: Es schaltet bei Standheizbetrieb in den kleinen Kühlmittelkreislauf um. Ist das Absperrventil für Kühlmittel der Heizung -N279- stromlos, ist der große Kühlmittelkreislauf geöffnet.
An der Stirnwand Motorraum befestigt
aus- und einbauen → Kapitel
5 -  Saugrohr
6 -  Zylinderkopf/ Zylinderblock
7 -  Motorölkühler
8 -  Kühler
9 -  Kühlmittelpumpe
10 -  Umwälzpumpe -V55-
aus- und einbauen → Kapitel
11 -  Zusatzheizung Thermo Top V
aus- und einbauen → Kapitel
