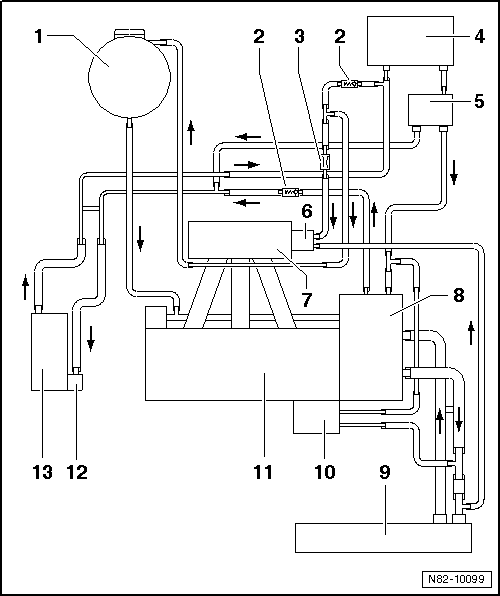

Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung (Standheizung), Motorkennbuchstabe: BAG, BKG, BLF, BLN und BLP

1 -  Ausgleichsbehälter
2 -  Rückschlagventil
3 -  Drossel
4 -  Wärmetauscher für Heizung
5 -  Absperrventil für Kühlmittel der Heizung -N279-
  Hinweis

Das Absperrventil für Kühlmittel der Heizung -N279- ist nur bei Fahrzeugen mit Standheizfunktion verbaut.
Funktion: Es schaltet bei Standheizbetrieb in den kleinen Kühlmittelkreislauf um. Ist das Absperrventil für Kühlmittel der Heizung -N279- stromlos, ist der große Kühlmittelkreislauf geöffnet.
An der Stirnwand Motorraum befestigt
aus- und einbauen → Kapitel
6 -  Abgasrückführung (wassergekühlt)
7 -  Saugrohr
8 -  Thermostatgehäuse
9 -  Kühler
10 -  Motorölkühler
11 -  Zylinderkopf/ Zylinderblock
12 -  Umwälzpumpe -V55-
aus- und einbauen → Kapitel
13 -  Zusatzheizung Thermo Top V
aus- und einbauen → Kapitel
