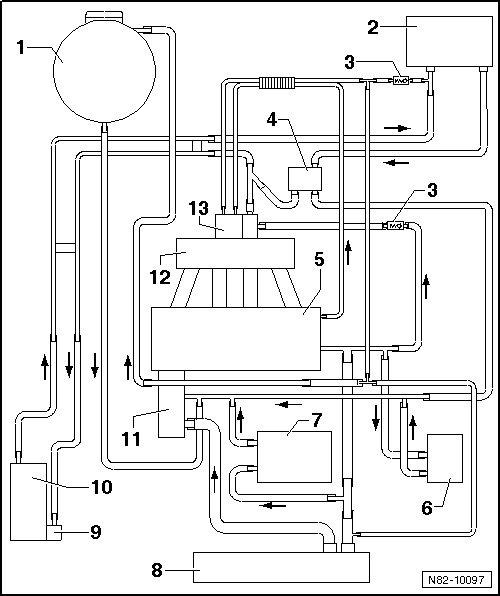

Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung (Standheizung), Motorkennbuchstabe: AVQ, BKC und BLS

1 -  Ausgleichsbehälter
2 -  Wärmetauscher für Heizung
3 -  Rückschlagventil
4 -  Absperrventil für Kühlmittel der Heizung -N279-
  Hinweis

Das Absperrventil für Kühlmittel der Heizung -N279- ist nur bei Fahrzeugen mit Standheizfunktion verbaut.
Funktion: Es schaltet bei Standheizbetrieb in den kleinen Kühlmittelkreislauf um. Ist das Absperrventil für Kühlmittel der Heizung -N279- stromlos, ist der große Kühlmittelkreislauf geöffnet.
Am Motor befestigt
aus- und einbauen → Kapitel
5 -  Zylinderkopf/ Zylinderblock
6 -  Getriebeölkühler
Nur bei Fahrzeugen mit Automatikgetriebe
7 -  Motorölkühler
8 -  Kühler
9 -  Umwälzpumpe -V55-
aus- und einbauen → Kapitel
10 -  Zusatzheizung Thermo Top V
aus- und einbauen → Kapitel
11 -  Kühlmittelpumpe
12 -  Saugrohr
13 -  Abgasrückführung (wassergekühlt)
