Volkswagen Touran Reparaturanleitung :: Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: CAYB und CAYC

Volkswagen Touran Reparaturanleitung / Zusatzheizung / Einbindung der Zusatzheizung Thermo Top V in den Kühlmittelkreislauf / Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: CAYB und CAYC

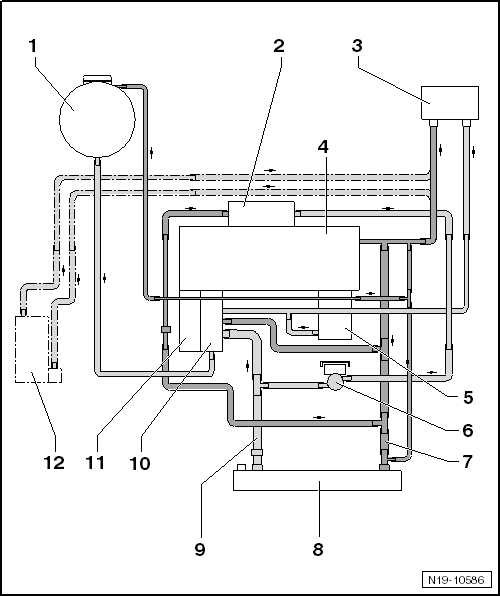

Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: CAYB und CAYC

1 -	Ausgleichsbehälter

2 -

Kühler

Für Abgasrückführung

3 -	Wärmetauscher für Heizung

Mit Schnellkupplung

4 -	Zylinderkopf/Zylinderblock

5 -	Motorölkühler

6 -	Pumpe für Kühlmittelumlauf -V178-

7 -	Kühlmittelschlauch oben

Mit Schnellkupplung

8 -

Kühler

Nach dem Ersetzen, Kühlmittel erneuern

9 -	Kühlmittelschlauch unten

Mit Schnellkupplung

10 -	4/2- Wege-Ventil mit Kühlmittelregler

11 -	Kühlmittelpumpe/Kühlmittelregler

Nach dem Ersetzen, Kühlmittel erneuern

12 -	Zusatzheizung Thermo Top V mit angebauter Umwälzpumpe -V55-

Thermo Top V aus- und einbauen → Kapitel

Umwälzpumpe -V55- aus- und einbauen → Kapitel
