Volkswagen Touran Reparaturanleitung :: Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: BRU, BXE, BXF, BXJ

Volkswagen Touran Reparaturanleitung / Zusatzheizung / Einbindung der Zusatzheizung Thermo Top V in den Kühlmittelkreislauf / Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: BRU, BXE, BXF, BXJ

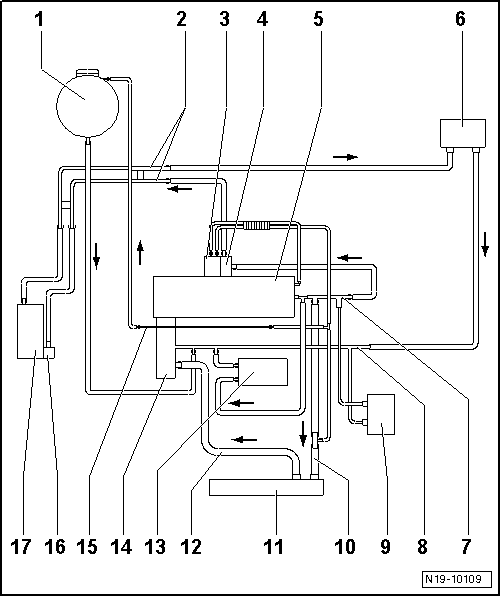

Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: BRU, BXE, BXF, BXJ

1 -  Ausgleichsbehälter
2 -  Kühlmittelrohre hinten
3 -  Bypassklappe
4 -  Kühler für Abgasrückführung
5 -  Zylinderkopf/ Zylinderblock
6 -  Wärmetauscher für Heizung
7 -  Anschlussstutzen
8 -  Kühlmittelrohr vorn
9 -  Getriebeölkühler
Nur bei Fahrzeugen mit Automatikgetriebe
10 -  Kühlmittelschlauch oben
11 -  Kühler
12 -  Kühlmittelschlauch unten
13 -  Motorölkühler
14 -  Kühlmittelpumpe/Kühlmittelregler
15 -  Kühlmittelrohr oben
16 -  Umwälzpumpe -V55-
aus- und einbauen → Kapitel
17 -  Zusatzheizung Thermo Top V
aus- und einbauen → Kapitel
