Volkswagen Touran Reparaturanleitung :: Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: BLG, BMY

Volkswagen Touran Reparaturanleitung / Zusatzheizung / Einbindung der Zusatzheizung Thermo Top V in den Kühlmittelkreislauf / Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: BLG, BMY

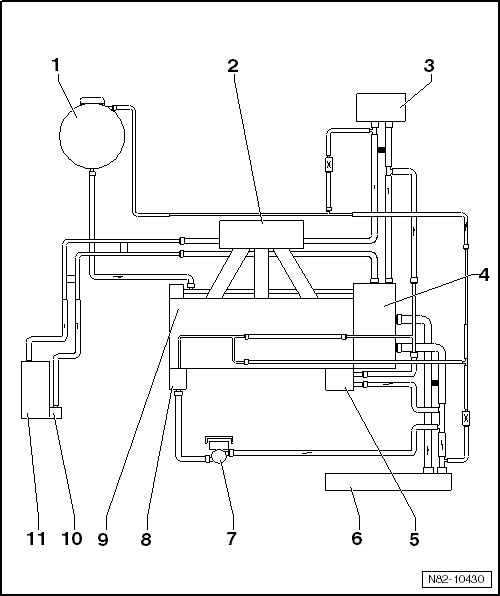

Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: BLG, BMY

1 -  Ausgleichsbehälter
2 -  Saugrohr
3 -  Wärmetauscher für Heizung
4 -  Kühlmittelreglergehäuse
5 -  Motorölkühler
6 -  Kühler
7 -  Pumpe für Kühlmittelumlauf -V50-
aus- und einbauen → Rep.-Gr.19
8 -  Abgasturbolader
9 -  Zylinderkopf/ Zylinderblock
10 -  Umwälzpumpe -V55-
aus- und einbauen → Kapitel
11 -  Zusatzheizung Thermo Top V
aus- und einbauen → Kapitel
