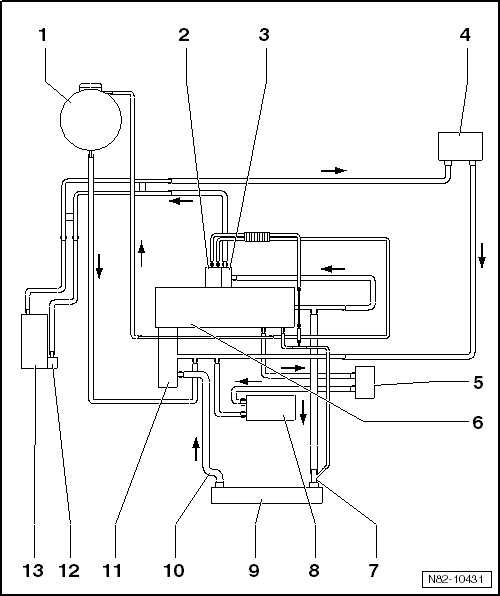

Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: BKP, BMN

1 -  Ausgleichsbehälter
2 -  Bypassklappe
3 -  Kühler
für Abgasrückführung
4 -  Wärmetauscher für Heizung
5 -  Getriebeölkühler
6 -  Zylinderkopf/ Zylinderblock
7 -  Kühlmittelschlauch oben
8 -  Motorölkühler
9 -  Kühler
10 -  Kühlmittelschlauch unten
11 -  Kühlmittelpumpe/Kühlmittelregler
12 -  Umwälzpumpe -V55-
aus- und einbauen → Kapitel
13 -  Zusatzheizung Thermo Top V
aus- und einbauen → Kapitel
