Volkswagen Touran Reparaturanleitung :: Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Anlasser, Stromversorgung, GRA / Anlasser, Fahrzeuge mit Schaltgetriebe / Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F

Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Drehmomentschlüssel -V.A.G 1331-
Drehmomentschlüssel -V.A.G 1332-
Zange für Federbandschellen -VAS 5024-


Ausbauen:
Batterie abklemmen → Kapitel.

Motorabdeckung nach oben -Pfeile- abziehen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F

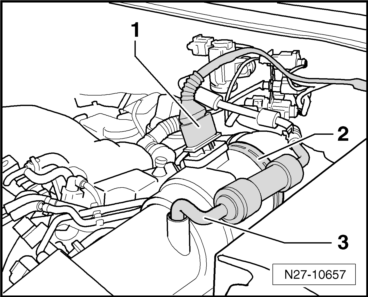

Steckverbindung -1- entriegeln und trennen, die Federbandschelle -2- mit der Zange für Federbandschellen -VAS 5024- lösen und den Unterdruckschlauch -3- abziehen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F
Befestigungsschraube des Luftfiltergehäuses herausdrehen -Pfeil-.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F
Rastnasen -Pfeile- entriegeln und die Abdeckung abnehmen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F
Schlauch -Pfeil- vom Luftfiltergehäuse abziehen und herausnehmen.
Luftfiltergehäuse nach oben aus den Haltern ziehen und herausnehmen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F
Abschirmkappe in -Pfeilrichtung- vom Magnetschalter herunterschieben.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F
Plusleitung -1- abschrauben und Steckverbindung der Klemme 50 -2- trennen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F
Obere Befestigungsschraube des Anlassers -Pfeil- herausdrehen, aber im Anlassergehäuse stecken lassen.
Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F
Mutter -1- von der unteren Befestigungsschraube des Anlassers abschrauben.
Leitungshalter -2- abnehmen.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F
Untere Befestigungsschraube des Anlassers -Pfeil- herausdrehen.
Anlasser mit oberer Befestigungsschraube nach unten aus dem Fahrzeug nehmen.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:
Schraubverbindungen mit den in der Montageübersicht angegebenen Anzugsdrehmomenten anziehen → Kapitel.
  Anlasser aus- und einbauen, 2,0 l TDI-Motor 103 KW, Schaltgetriebe MQ350-6F
