Volkswagen Touran Reparaturanleitung :: Anlasser aus- und einbauen 1,4 l TSI-Motor 103 und 110 KW, Schaltgetriebe MQ 200-6F

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Anlasser, Stromversorgung, GRA / Anlasser, Fahrzeuge mit Schaltgetriebe / Anlasser aus- und einbauen 1,4 l TSI-Motor 103 und 110 KW, Schaltgetriebe MQ 200-6F

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331-
  Anlasser aus- und einbauen 1,4 l TSI-Motor 103 und 110 KW, Schaltgetriebe MQ 200-6F
Drehmomentschlüssel -V.A.G 1332-
Ausbauen:
Batterie abklemmen → Kapitel.
Luftfiltergehäuse ausbauen → Motor-Gemischaufbereitung; Rep.-Gr.24.
  Anlasser aus- und einbauen 1,4 l TSI-Motor 103 und 110 KW, Schaltgetriebe MQ 200-6F
Steckverbindung -1- entriegeln und trennen.
  Anlasser aus- und einbauen 1,4 l TSI-Motor 103 und 110 KW, Schaltgetriebe MQ 200-6F
Abschirmkappe -1- in -Pfeilrichtung- vom Magnetschalter herunterschieben.
  Anlasser aus- und einbauen 1,4 l TSI-Motor 103 und 110 KW, Schaltgetriebe MQ 200-6F

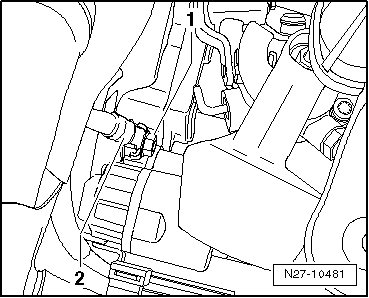

Befestigungsmutter -1- abschrauben und die Plusleitung -2- vom Anschlussgewinde des Magnetschalters abnehmen.
  Anlasser aus- und einbauen 1,4 l TSI-Motor 103 und 110 KW, Schaltgetriebe MQ 200-6F

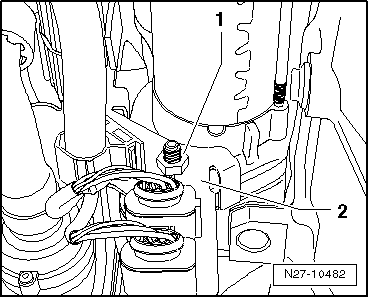

Mutter -1- von der oberen Befestigungsschraube des Anlassers abschrauben und die Masseleitung -2- abnehmen.
Die dahinterliegende, obere Befestigungsschraube des Anlassers herausdrehen.
Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.
  Anlasser aus- und einbauen 1,4 l TSI-Motor 103 und 110 KW, Schaltgetriebe MQ 200-6F
Mutter -1- abschrauben und den Leitungshalter -2- von der unteren Befestigungsschraube des Anlassers abnehmen.
  Anlasser aus- und einbauen 1,4 l TSI-Motor 103 und 110 KW, Schaltgetriebe MQ 200-6F
Untere Befestigungsschraube des Anlassers -2- herausdrehen.
Anlasser -1- nach unten aus dem Fahrzeug herausnehmen.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:
Schraubverbindungen mit den in der Montageübersicht angegebenen Anzugsdrehmomenten anziehen → Kapitel.
  Anlasser aus- und einbauen 1,4 l TSI-Motor 103 und 110 KW, Schaltgetriebe MQ 200-6F
