Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel 5...50 Nm -V.A.G 1331-

Anhängevorrichtung - Montageübersicht

GEFAHR!

Die Schrauben -4- sind Blindverschraubungen für die oberen Befestigungslöcher und dichten den Innenraum gegen Abgase ab und müssen auf jeden Fall montiert werden.

Hinweis

Die Anzugsdrehmomente beziehen sich auf werksseitig verbaute Anhängevorrichtungen.

Anzugsdrehmomente anderer Anhängevorrichtungen sind beim entsprechenden Hersteller zu erfragen.

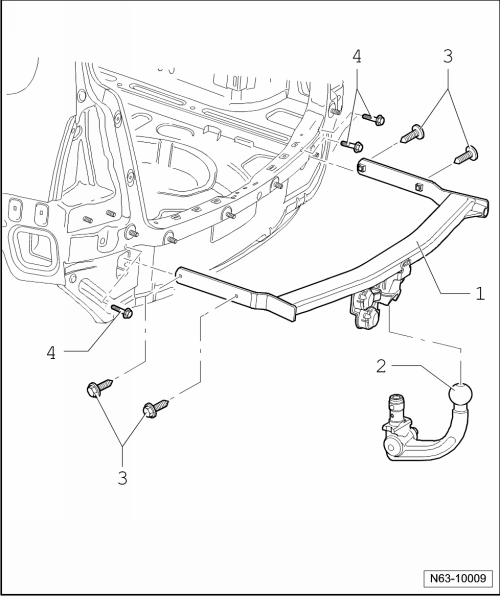

Anhängevorrichtung - Montageübersicht

1 -	Anhängevorrichtung

abgebildet ist die Anhängevorrichtung mit abnehmbarem Kugelkopf

2 -

Kugelkopf

der abnehmbare Kugelkopf ist in der linken Gepäckraumablage untergebracht

3 -

Schraube

4 Stück

50 Nm + 90 weiterdrehen

Schrauben sind nach dem Lösen immer zu ersetzen

4 -

Schraube

3 Stück

20 Nm

Für die oberen Befestigungslöcher des hier nicht verbauten Querträgers.
