Volkswagen Touran Reparaturanleitung :: Adapter für die Halterung ein- und ausbauen

Volkswagen Touran Reparaturanleitung / Kommunikation / Halterung für den "iPOD-Player" der Firma "Apple" / Adapter für die Halterung ein- und ausbauen

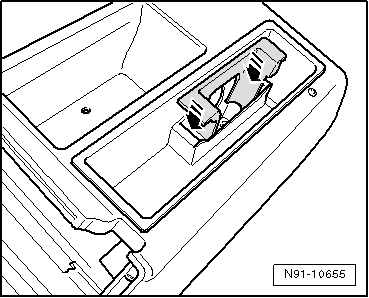

Um die Halterung für den "iPOD-Spieler" an die verschiedenen Gerätegrößen anzupassen, gibt es einige Adapter, die in die Halterung einzeln eingesetzt werden.

Einbauen:

Für den Betrieb der klassischen "IPOD-Spieler" und des "IPOD-Spielers Photo" gehen Sie wie folgt vor:

Die kleinen Adapter werden benötigt, um die unterschiedlichen Dicken der klassischen "IPOD-Spieler" und des "IPOD-Spielers Photo" auszugleichen.

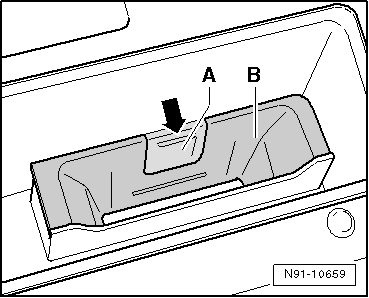

-	Stecken Sie den Adapter -A- in -Pfeilrichtung- in den Adapter -B- bis zum Anschlag hinein.

Hinweis

Der Adapter -A- ist in verschiedenen Dicken vorhanden. Welcher genau für welches Gerät zu verwenden ist, entnehmen sie bitte der → Betriebsanleitung

Für den Betrieb des "IPOD-Spielers mini" gehen Sie wie folgt vor:

-	Stecken Sie den Adapter in -Pfeilrichtung- in die Aufnahme der Halterung bis zum Anschlag hinein.

Ausbauen:

Der Ausbau geschieht sinngemäß in umgekehrter Reihenfolge.
